太阳能手机自动充电装置的结构组成及原理

太阳能手机自动充电装置的结构组成及原理

点击数:7581 次   录入时间:03-04 11:50:53   整理:http://www.55dianzi.com   充电电路技术

  一、结构组成

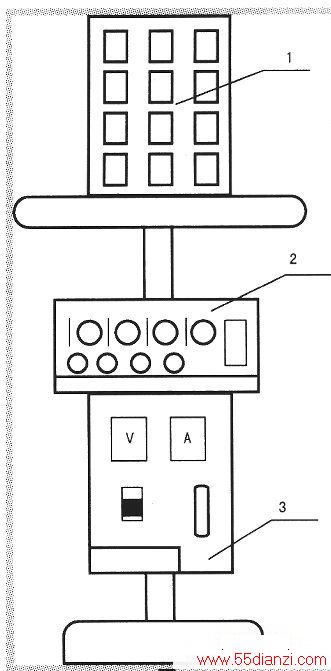

  该装置主要由太阳能电池板1、控制箱3、手机接口2等组成,如下图所示。在支架顶端装有太阳能电池板。其下部有一遮雨罩,罩下支架上有一控制箱投币操作面板,面板上装有手机充电接口、投币口、艺电指示灯、五号、七号电池充电口、电池充电指示灯、及启动按钮,面板下端有一供手机放置的平台。

  平台下为控制箱,控制箱面板上装有蓄电池电压表、工作电流表、电源开关、带锁箱门把手。蓄电池及线路板安装在控制箱内。



  二、设计原理

  上述功能可以通过555时基电路为核心的计时计费电路来实现。也可用单片机(如AT89C52)定时计费电路来实现。

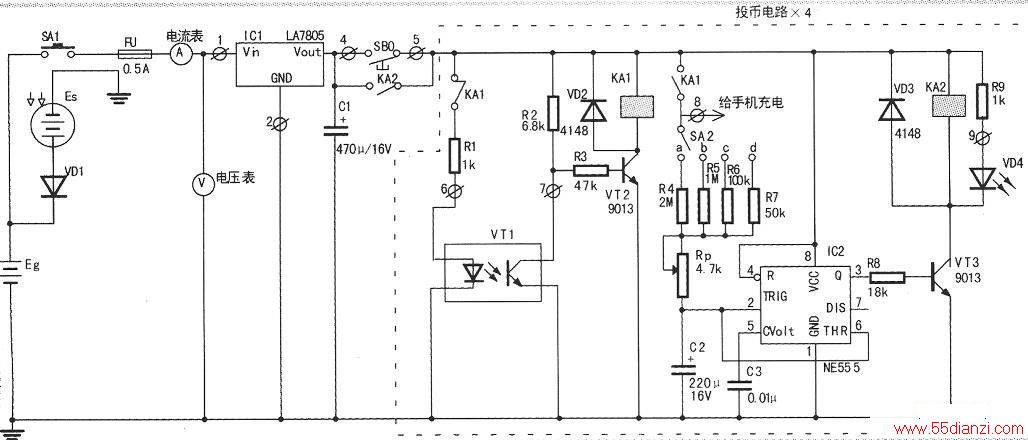

  原理如下图所示。日照正常时,太阳能电池板Es。通过二极管VDl给蓄电池Eg及时补充电能。

  按下控制箱门面板上的电源开关SAl,电源经熔断器FU、电流表A及7805稳压集成块ICl给投币自动充电电路供电。按下启动按钮SB0,时基电路IC2的2脚为低电平,3脚输出高电平,VT3导通,5V直流继电器KA2接通,其常开接点闭合实现自锁功能。投币时。开关VT1截止(实际产品可选市售投币电路集成块,或用投币电话投币口改造,这里用光电开关代替),输出高电平,VT2导通,5V直流继电器KAl通电,KAl的常开接点闭合,常闭接点断开。电源经闭合的KAl给手机充电;同时经充电时间选择开关SA2,电阻R4、RP给电容C2充电,充电时间到(充电时间取决于电阻R4和电容C2大小,设定时间为30分钟),随后IC2的2脚电位升高,3脚电位降低。VT3截至,KA2断电,自锁断开,手机停止—充电。

太阳能手机自动充电电路
