Cu240X-2 V4.5版本中如何使用专有技术保护

1. 专有技术保护（Know-How protection）

1.1 写保护和专有技术保护简介
变频器设计有保护功能，可防止变频器设置被擅自更改或复制。
保护功能分为写保护和专有技术保护

1.1.1写保护简介
写保护主要用于防止用户无意中更改变频器设置。 写保护无需设置口令，不对设置进行
加密。
以下参数/功能不在写保护范围内：
● 激活/取消写保护(p7761)
● 修改访问级(p0003)
● 保存参数(p0971)
● 安全移除存储卡(p9400)
● 访问服务参数(p3950) - 只适用于维修人员，需要口令
● 恢复出厂设置
● 上传
● 信息和故障应答
● 切换至控制面板
● 跟踪
● 信号发生器
● 测量功能
● 读取诊断缓存器
不在写保护范围内的各个参数请参见参数手册中的章节“写保护和专有技术保护的参数”。

1.1.2 专有技术保护简介
专有技术保护可以使机器制造商对专有技术进行加密，从而防止其受到更改或复制。从SINAMICS Firmware V4.5 开始，驱动单元支持此功能。
专有保护技术具有下列特点：
专有技术保护需要口令。
专有技术保护激活时，STARTER 对话框被锁定，无法被操作。 但是您能从专家列表中
查看显示参数。 设置参数值既不显示也不可被修改。
在专有技术保护激活时，您仍可以执行以下操作：
● 恢复出厂设置
● 提示信息应答
● 显示信息
● 显示报警日志
● 读取诊断缓存器
● 切换至控制面板（完整的控制面板功能：获取控制权，所有按钮和设置参数）
● 上传（仅针对专有技术保护激活的情况下仍能访问的参数）
在专有技术保护激活时，您无法执行以下操作：
● 下载
● 导出/导入
● 跟踪
● 信号发生器
● 测量功能
● 控制器自动设置
● 静止/旋转测量
● 删除报警日志
不在专有技术保护范围内的各个参数请参见参数手册中的章节“写保护和专有技术保护的
参数”。
说明：
专有技术保护激活时，技术支持须获得许可
只有在获得机器厂商的许可后，才允许获取技术支持。
在 PC 机上离线创建一个项目后，必须将该项目载入变频器并进入在线模式。 之后您才
可以激活专有技术保护。
在 PC 机的项目中您无法激活专有技术保护。
带有拷贝保护的专有技术保护只支持西门子存储卡
如果您尝试不插入西门子存储卡或插入其它厂商的存储卡来激活该技术保护，变频器会输
出故障信息“无法激活驱动设备的专有技术保护”。
专有技术保护的口令验证和 Windows 语言设置
请注意，在专有技术保护激活后修改 Windows 语言设置可能会导致之后的口令验证中出
错。因此设置口令时请只使用 ASCII 字符库中的字符。

1.2 写保护的设置

1.2.1 写保护设置的前提条件
变频器和STARTER 在线连接后，您才能设置写保护。

1.2.2 激活与关闭写保护
● 点击鼠标左键，选中STARTER 项目中的变频器。
● 点击鼠标右键打开右键菜单
● 激活写保护
关闭写保护的步骤与此类似。
如需长久保存设置，执行“Copy RAM to ROM” 。 否则在切断变频器电源后您
的设置就会丢失。

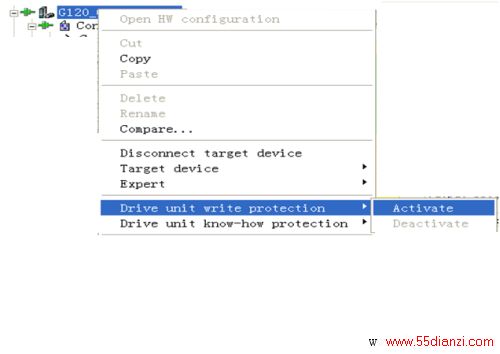

图1 激活写保护

恢复出厂设置时弹出确认对话框
当您在写保护激活时点击按钮选中“恢复出厂设置”后，会自动弹出一个确认对话框。
当您通过其他方法执行复位时，例如：通过专家参数表执行复位，系统不会弹出确认对话
框。

图2 恢复出厂设置时弹出确认对话框

说明
CAN、BACnet 和MODBUS 总线上写保护失效
尽管写保护已激活，但出厂设置中的参数依然可通过这些总线系统加以更改。 为确保写
保护在该条件下仍保持生效，您必须在激活写保护之前另外设置p7762 = 1.
该参数仅可通过专家参数表设置。

1.3 专有技术保护的设置
激活专有技术保护前必须满足以下条件：
● 驱动设备已经过完整调试（配置、下载至驱动设备、完整调试，）
● 创建了不属于专有技术保护范围的特例清单
● 输入了口令

1.3.1 创建不属于专有技术保护范围的特例清单
通过特列清单机器厂商可以设置一些不属于专有技术保护范围内的设置参数，即最终用户在该保护激活时仍可以访问这些参数。 特列清单可以通过专家参数表中的参数p7763 和
p7764 来定义。 p7763 用于确定特列清单包含的参数的数量。 p7764 用于确定参数编
号。
创建步骤：

1. 通过上传( )将变频器设置保存在PC 或PG 上，进入离线模式( )
2. 在PC 上将项目中的p7763 设为所需值。 保存项目。
3. 进入在线模式，将项目载入到变频器中( )
4. 现在在p7764 中进行后续设置。

图3 建立列表

特列清单的出厂设置：
● p7763 = 1（只包含一个参数）
● p7764[0] = 7766（需要输入口令的参数编号）

注意：
创建特列清单时要万分小心！
当您将p7766 从特列清单中删除后，就不再可以输入口令，也就不再可以取消专有
技术保护。 再次访问变频器中该参数的唯一方法是恢复变频器的出厂设置。

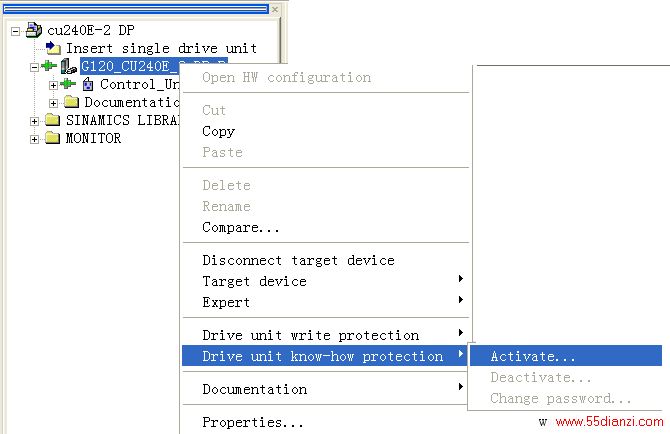

图4 打开激活窗口

1.3.2 激活专有技术保护

1.点击鼠标左键，选中STARTER 项目中的变频器
2.点击鼠标右键打开右键菜单，选中“Drive Unit Know-how Protection”。
3.点击激活专有技术保护“Activate”
4．在对话框中点击Speify,输入口令，按“OK”键确认。

图5 拷贝保护选择

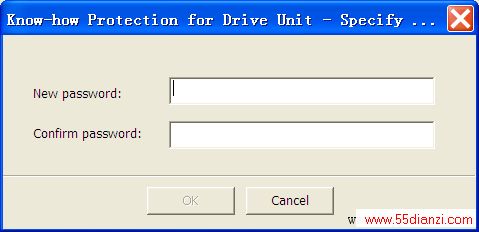

图6 设置密码

说明：
可在激活时选择是否激活拷贝保护“without copy prot. / with copy prot.”
口令至少由一个字符组成，最多包含30 个字符。 所有字符均可使用。
该对话框中“Copy Ram to ROM”自动被勾选， 以确保长期保存您的设置。
如果您撤销勾选“Copy Ram to ROM”，您的专有技术保护设置只会临时存储在变频器
中，在变频器关闭后，将不复存在。
5. 将参数设置备份到存储卡上
在专有技术保护激活时，您可以通过p0971 将参数设置备份到存储卡上。
设置p0971 = 1。数据会以加密形式写入存储卡中。 存储完成后，p0971 会恢复为0。
6．激活完毕后的参数列表如图

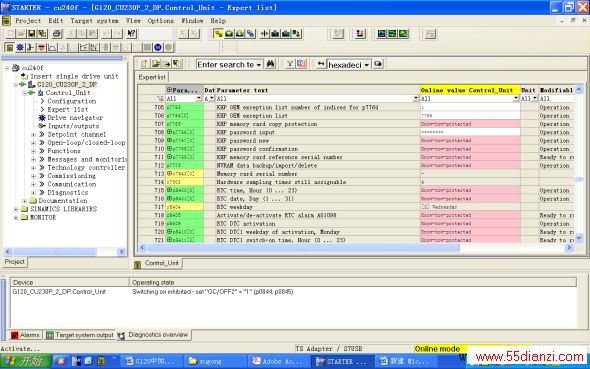

图7 激活完毕后的参数列表

注：激活前后用控制面板观察的相关参数显示状态也发生变化，由p参数变为r参数，如下图所示。
