PLC梯形图的基本规则

梯形图作为PLC程序设计的一种最常用的编程语言，被广泛应用于工程现场的系统设计，为更好地使用梯形图语言，下面介绍PLC梯形图的一些基本规则。   1、线圈右边无触点

梯形图中每一逻辑行从左到右排列，以触点与左母线连接开始，以线圈、功能指令与右母线连接结束。

  2、线圈不能重复使用

在同一个梯形图中，如果同一元件的线圈使用两次或多次，这时前面的输出线圈对外输出无效，只有最后一次的输出线圈有效，所以，程序中一般不出现双线圈输出。

  3、触点水平不垂直

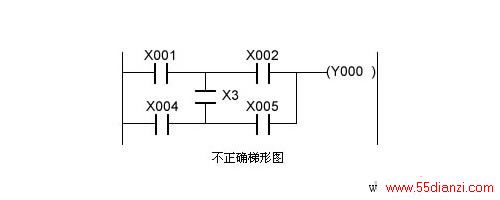

触点应画在水平线上，如果画在垂直线上，很难识别它与其他触点的逻辑关系
