西门子PLC用I0.0控制接在Q0.0～Q0.7上的8个彩灯循环移位梯形图

用I0.0控制接在Q0.0～Q0.7上的8个彩灯循环移位，从左到右以0.5s的速度依次点亮，保持任意时刻只有一个指示灯亮，到达最右端后，再从左到右依次点亮。

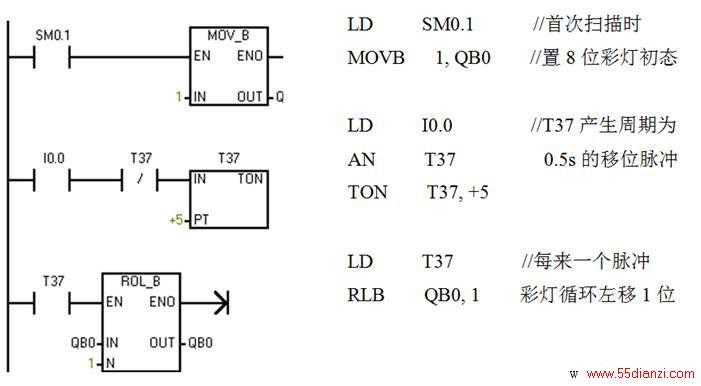

分析：8个彩灯循环移位控制，可以用字节的循环移位指令。根据控制要求，首先应置彩灯的初始状态为QB0=1，即左边第一盏灯亮；接着灯从左到右以0.5s的速度依次点亮，即要求字节QB0中的“1”用循环左移位指令每0.5s移动一位，因此须在ROL-B指令的EN端接一个0.5s的移位脉冲（可用定时器指令实现）。梯形图程序和语句表程序如图1所示。
