松下PLC使用过程中的若干难点分析

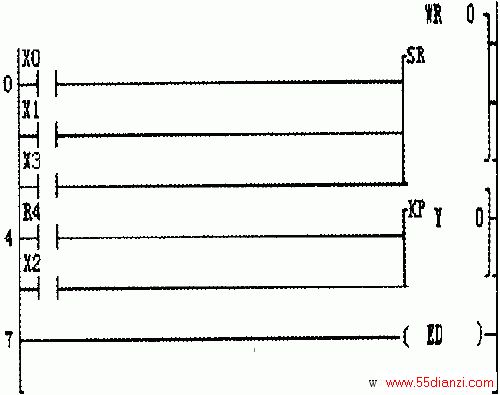

图7 编程元件示例程序
    图7所示程序中，WR0即为字元件，是左移位指令SR的编程元件，而Y0为输出软继电器的线圈，X0、X1、X2、X3则为输人软继电器的触点，其中第4步的R4触点为位元件R4的常开触点，而位元件R4又是字元件WR0中的一位，因此其状态受限于WR0的移位结果。
    四、顺序控制多步同输出的编程方法
    顺序控制是生产现场常见的一类控制任务，步进指令是PLC指令库中专用于顺序控制的。步进指令编程时，根据工艺流程将程序划分为一个个独立的程序段，执行时，CPU严格按梯形图编程顺序，只有执行完前一段程序后才能激活下一段程序，并在下一段程序执行之前，将前面程序段复位。并且在语法上要求各程序段所使用的输出不允许重复。这在解决顺序控制任务中有多步同输出的情况时，就带来了一定的困难。借助于内部通用继电器可方便解决这一难题。如某一顺序控制任务如以下流程图（图8）所示。
