软PLC编译系统的开发及实现

    if(X是终结符号或$)
    if X==a
    pop(X)，更新ip；
    else
    error()；
    else(X是非终结符号)
    if M[X，a]：X—yly2?K
    pop(X)；
    push(Y1Y2?K)；
    else
    error()；
    else(X==$)
    分析成功；
    break；

    其中，M[X，a]是指预测分析表中x行和a列相交处的产生式。

    下面举例子来说明PLC程序语法分析程序的工作过程。

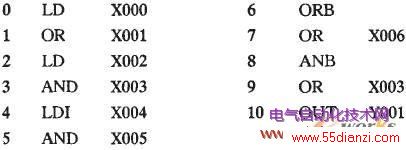

    将指令用小写字母代替后，程序指令变为acababecdcf，将该字符串作为输入，分析过程如表2所示。

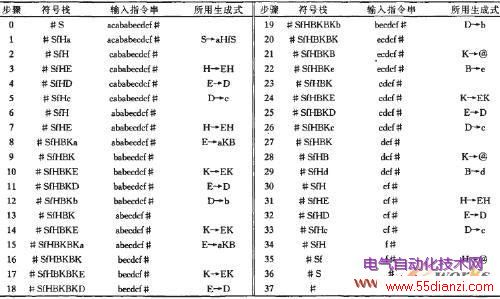

表2 PLC程序语法分析表

    5、软PLC程序编译的实现

    PLC指令表程序的分析是通过对指令表程序的解释而获得程序的逻辑，并以对话框形式演示程序的逻辑状态。在解释过程中，构造2个变量，1个用于存储分支块的逻辑值，另1个用于存储分支块前面语句的逻辑值。同时构造1个堆栈用来存储解释过程中的结果，分支块前面的值保存在堆栈中，整个分支块的值保存在1个临时变量中。

    PLC指令表程序的解释过程为：1)当解释程序发现LD或LDI指令时，将临时变量值压入堆栈，临时变量赋值为1，临时变量与指令后面的元素进行逻辑与操作，将结果保存在临时变量中；2)当解释程序发现AND或ANI指令时，临时变量与指令后的元素进行与操作，将结果保存到临时变量中；3)当解释程序发现OR或ORI指令时，l临时变量与指令后的元素进行或操作，将结果保存到临时变量中；4)当解释程序发现ANB指令时，临时变量与栈顶的值进行与操作，将结果保存到临时变量中，同时堆栈将栈顶元素弹出；5)当解释程序发现ORB指令时，临时变量与栈顶的值进行或操作，将结果保存到临时变量中，同时堆栈将栈顶元素弹出；6)当解释程序发现OUT指令时，将临时变量与栈顶的值进行与操作，将结果保存在临时变量中。同时清空堆栈。

    程序逻辑的仿真界面，如图3所示。
