第三方软件开发平台开发的瞌控软件与S7—200系列PLC通过自由口进行通信．协议自定的话．开发的监控软件可以调用MSComm控件实现两者的通信。
1、用Prodave软件包实现通信连接
Prodave是西门子公司推出的专门用于西门子PLC产品(S7—200、300、400系列PLC)与PC／PG进行数据交换处理的软件包。Prodave在*DLL或*LIB文件中集成了数据交换的函数。在自行开发的监控软件中可以方便地调用该软件中的备种函数。
(1)load_tool PC机与PLC系统初始化链接：
(2)urdoad_tool断开PC机与PLC系统链接：
(3)以及读写PLC内部存储区的函数。
监控软件通过读写函数可以方便监控PLC控制系统。
2、用MicroComputing软件实现通信连接
安装Microcomputing后，在VB或Delphi中可以宜接插入控件。可插入的控件主要有：Data controls、Edit controls、Button controls、Label control、Slider control。

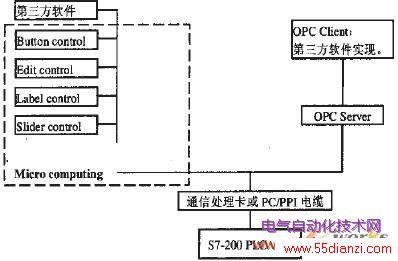

图2 用OPC或Micro computing 获取PLC数据的结构图
Data controls的主要功能是把以上剩余的四个控件与S7—200系列PLC相连接、设置事件触发条件以及设定S7—200系列PLC地址等。而Edit controls、Button controls、Label controls、Slider control可以与S7—200系列PLC存储资源直接对应。第三方软件可以直接调用上列控件对PLC进行监控。也可以通过函数对S7—200系列PLC进行读写操作。
3、用OPC Server软件实现通信连接
安装S7—200 OPC Server软件后，在操作系统中将增加一个OPC服务器，服务器的名字是“OPCServer．Computing”。VB或Delphi中可编写OPC客户端程序与OPC服务器通信。
以下给出在VB开发环境下编写OPC客户端程序的过程：
首先在VB开发环境中的Project\References中添加OPC Au—tomation 20．然后编写连接OPC Server、添加组、添加条目、读写数据的程序。
