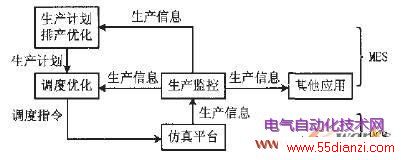

图5 仿真平台与MES系统
与应用于PCS层的仿真有所不同，基于MES应用的仿真在装置建模上做了较大的简化，使用粒度较大的装置模型。炼油厂调度软件SIPP系统中包含有调度仿真模块，其流程装置模型使用的都是简化的线性模型，这是由两者在应用目标上的不同造成的。PCS层的仿真应用更关注对装置的控制，因此需要细致地描述装置生产状态的变化情况：而MES层的仿真应用则关注对整个工厂生产过程的控制，只需要粗略地描述装置在特定时段内的生产情况即可。
目前，基于MES层的仿真已得到了广泛的应用，主要解决两类问题：
(1)为MES应用软件提供测试和培训平台(如图6)，浙江大学基于Matlab的仿真系统Intel-Sim已成功地应用于数据校正系统和公用工程管理系统的测试。
图6 仿真在MES应用软件测试或培训中的应用
(2)为生产调度优化提供仿真分析数据(如图7)，即“what-if”分析。事实上，炼油厂的凋度工具大多是基于调度仿真的，通过调度仿真，可以分析和预测在特定调度指令下，工厂生产的物流、能耗和设备状态，并为进一步生成可行的优化的调度指令提供必要的数据。如著名的商业调度软件Aspen Tech公司的Aspen Orion、Hyprotech与KBC公司的HYSIS．Rfinery都集成了调度仿真、线性规划和专家系统等技术，巴西圣保罗大学开发的SIPP和希腊佩特雷大学开发的原油调度软件也都将调度仿真和其他优化技术相结合，以实现调度指令的生成。

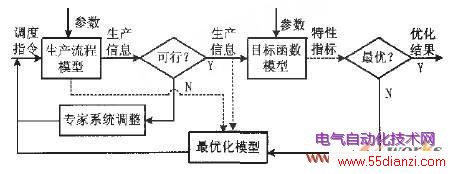

图7 仿真在调度软件中的应用
3 企业资源计划层中的仿真
在ERP层中，仿真技术主要用于模拟ERP应用软件在生产制造企业的执行情况，同时它也是供应链管理的重要辅助工具，帮助企业决策者做出正确的供应链决策。ERP的业务涉及产、供、销三个环节，因此，该层的仿真模型不仅包括MES层仿真中的生产流程模型，还应具有原料供应、原料存储、产品存储、产品配送和产品销售等过程的模型，如图8所示。
图8 供应链流程
ERP层上的仿真技术主要用于解决三类问题：
