plc输出口扩展输出口举例

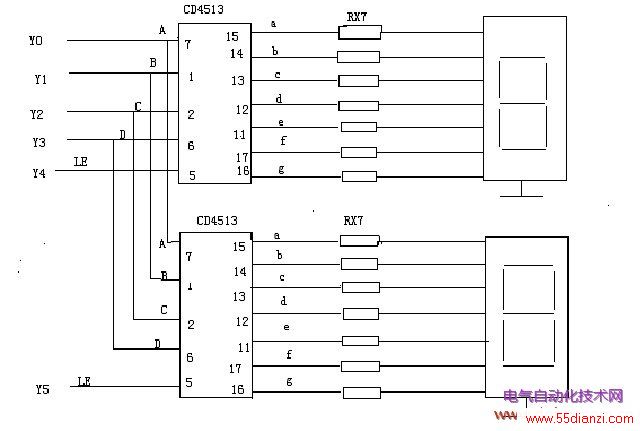

LE端是锁存使能输入端，在LE信号的上升沿将数据输入端输入的BCD数据（A为最低位，D为最高位）锁存在片内的寄存器中，并将该数译码后显示出来，LE为低电平时，显示器的数不受数据输入信号的影响。N位显示器所占用的输出点数P=4+N。以上电路应在晶体管输出的PLC中使用，以实现较高的切换速度以减少LED的闪烁。也可使用CD4511。
