三菱PLC特殊模块的应用

1.首先是对特殊功能模块的认识（模拟量输入模块）

模拟量输入模块用于接受流量，温度和压力等传感设备送来的标准模拟电压，电流信号，并将其转换为数字信号供PLC使用。主要包括以后几种：FX2N-4AD（4通道模拟量输入模块）FX2N-2AD（2通道模拟量输入模块）FX2N-4AD-PT（4通道热电阻PT100温度传感器用模拟量输入模块）FX2N-4AD-TC（4通道热电阻J型和V型温度传感器用模拟量输入模块）等

2.模块的连接与编号

当PLC与特殊功能模块连接时，数据通讯是通过FROM/TO指令实现的。为了PLC能准确的查找制定的功能模块，每个特殊功能模块都有一个编号，编号的方法是从最靠近PLC基本单元的那一个功能模块开始顺次的编号，最多可连接8台功能模块（对应的编号是0-7号），注意其中的PLC扩展（如FX2N-8EX FX2N-8EYR）不在内.

3.FX2NPLC与特殊功能模块之间的读/写操作
EROM指令用于PLC基本单元读取特殊功能模块中的数据，TO指令用于PLC基本单元将数据写到特殊功能模块中。读，写都是针对特殊模块的缓冲寄存器BFM来进行的。（缓冲寄存器是特殊功能模块内部的操作数，有0-31，下面有介绍）
4.使用说明

                                                            图1 图中指令将编号为m1的特殊功能模块中缓冲寄存器编号从m2开始的n个数据读入到PLC中，并存储到PLC中以D开始的n个数据寄存器内。
m1 特殊功能模块号m1=0-7
m2 特殊功能模块的缓冲寄存器首原件编号m2=0-31
D 指定存放在PLC中的数据寄存器首原件号
n 指定特殊模块与PLC之间传送的字数
                                                               图2 图中指令将PLC中指定的以S元件为首地址的n个数据，写到编号为m1的特殊功能模块，并存入该特殊功能模块中以m2为首地址的缓冲寄存器内。
m1 特殊功能模块号m1=0-7
m2 特殊功能模块的缓冲寄存器首原件编号m2=0-31
S PLC中指定指定读取数据寄存器首元件号
n 指定特殊模块与PLC之间传送的字数

在执行FROM/TO指令时，FX2N用户可以立即中断，也可以等到当前FROM/TO指令完成后再中断。实现是通过M8082来完成的，M8082=OFF禁止中断，M8082=ON允许中断。
5．缓冲寄存器的编号

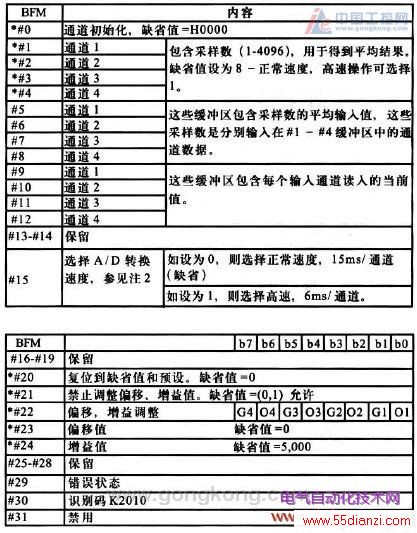

FX2N-4AD模块缓冲寄存器（简称BFM）的分配表
                                                                   图3 其中#1-#4的通道1通道2通道3通道4表示为平均值取样次数（默认值=8）
其中#5-#8的通道1通道2通道3通道4表示每一个通道能分别存放4通道（即4组）的平均值。
其中#9-#11的通道1通道2通道3通道4表示每一通道能分别存放4通道（即4组）的当前值
6.缓冲寄存器的设置
在BFM#0中写入十六进制4位数字H0000使各通道初始化，最低位数字控制通道CH1(即通道1)，最高位控制通道CH4。H0000的含义如下：
位=0 表示设定输入范围-10V-+10V
位=1 表示设定输入范围+4-+20mA
位=2 表示设定输入范围-20-+20mA
位=3 表示关闭该通道
例如：BFM#0=H3310
CH1=0 表示设定输入范围-10V-+10V
CH2=1 表示设定输入范围+4-+20mA
CH3=3 CH4=3 表示关闭该通道
应用举例：
FX2N-4AD模拟量输入模块连接在最靠近基本单元FX2N-48MR的地方。现在要求仅开通CH1和CH2两个通道作为电压量输入通道，极端4次取样的平均值，结果存入FX2N-48MR的数据寄存器D0和D1中。
由特殊功能模块的地址编号原则可知FX2N-4AD模拟量输入模块编号为0号。按要求控制图如下：
                                         图4 第一步：识别码送D4 第二步：比较识别码是否正确 第三步：设置四个通道的输出类型
第四步：写入平均取样次数 第五步：读状态信息 第六步：读取采样平均值（详细参照图3）
