(2)触发采集。一旦2#明流塔或3#发电塔的水泵启动工作，便触发相应塔的水位信息采样，每隔1 min，触摸屏就读取分别保存在PLC的内部寄存器R1，R3，R5，R7中的水位信息，进行1次采样。这样可以获得泵启动后水位变化的实时信息，便于工作人员掌握水泵的排水量和排水能力。并保存读取到的数据，方便工作人员的查询。
动作采样及显示：触摸屏可以读取PLC的内部所有输入寄存器，输出寄存器，内部寄存器的值，并存储在自己的寄存器当中，当PLC的输入输出状态发生变化时，其寄存器的值就会发生改变，触摸屏便采集并保存下来，工作人员可以方便的查询设备何时动作、何时恢复原状态，充分掌握该系统的运行情况(如图3所示)。

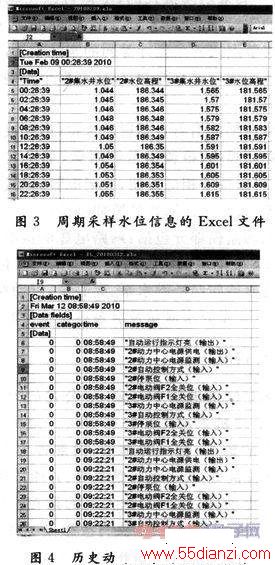

(3)历史数据、历史动作的显示。触摸屏在对信息采样的同时，便将这些信息保存在自己内部寄存器中，工作人员可以查询180天以内的所有水位信息和动作信息。也可直接用U盘下载采集到的保存在触摸屏内的水位信息的历史数据及历史动作，利用相应软件，将下载数据转换成Excel文件，便于工作人员进行研究分析，也便于将资料归档整理。如图3，图4所示。
3．2 下位机软件

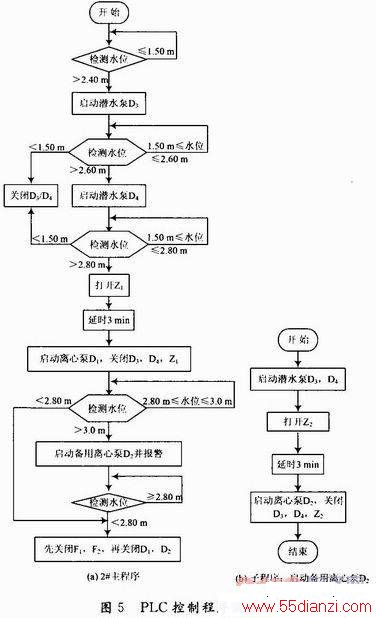

本系统下位机软件采用Windows操作系统下的VersaPro2．0进行编程调试工作，该编程软件拥有良好的人机操作界面，编程简单易行，便于用户的调试、维修、改造等工作。软件由主程序和六个子程序构成，主程序用于系统初始化、数据处理、通信、报警输出和调用子程序等；六个子程序分别用于对两个泵房的设备进行自动控制、手动控制和触摸屏手动控制。软件流程图如图5所示，其中水位高度为集水井水位高度。
4 联合调试
在系统联合调试过程中，通过触摸屏显示的信息，发现有些开关量的状态的很不稳定，出现触摸屏多次重复记录信息或记录有误的情况。比如，系统设定，当水位达到2．4米时，2#主潜水泵启动，2#水位触发采样进行。然而在分析触摸屏记录的2#动作信息和2#触发采样水位信息时发现，在一个很短的时间内，2#主潜水泵输入状态在“开”、“关”之间反复转换，相应记录的触发采样水位信息也很混乱。在分析了可能是水位不稳，水以波状形式冲击水位传感器的缘故，在PLC控制程序中，加入了防抖动程序，解决了该问题。
5 结语
系统经过改造后，可以在进水塔塔面的控制室内对两个渗漏排水泵房内的设备进行集中监控，改善了系统的运行环境。该系统采用的以GE 90-30 PLC为中心构建自动／手动控制系统，操作简单，维护方便，运行稳定可靠，大大减轻了操作人员劳动强度。触摸屏的友好界面和历史数据记录功能，不仅给操作带来了方便，而且记录了泵房的运行状况，给自身系统的安全分析、事故排查、乃至水工建筑物的安全分析提供了可靠的数据来源。该系统投运一年多来工作稳定正常，用户反应良好。
