可编程控制器(PLC)故障查找流程图
点击数:7192 次 录入时间:03-04 12:00:56 整理:http://www.55dianzi.com PLC工业控制

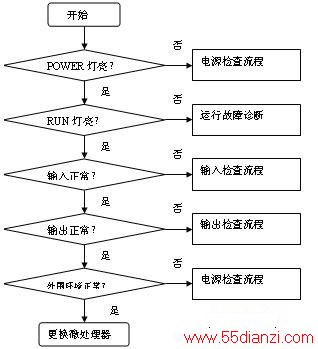

根据总体检查流程图找出故障点的大方向,逐渐细化,以找出具体故障,如下图所示。
www.55dianzi.com
电源灯不亮需对供电系统进行检查,检查流程图如下图所示。
www.55dianzi.com
电源正常,运行指示灯不亮,说明系统已因某种异常而终止了正常运行,检查流程图如下图所示。
www.55dianzi.com

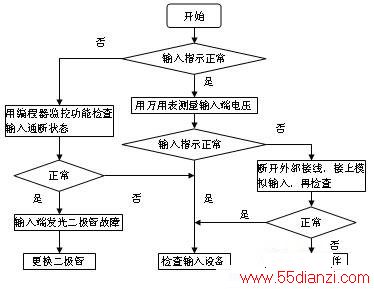

输入输出是PLC与外部设备进行信息交流的通道,其是否正常工作,除了和输入输出单元有关外,还与联接配线、接线端子、保险管等元件状态有关。检查流程图如下图所示。
www.55dianzi.com 影响PLC工作的环境因素主要有温度、湿度、噪音与粉尘,以及腐蚀性酸碱等。
