1．真空泵的工作要求
胶囊溶胶用的真空泵，要用水（自来水）来冷却泵体叶片，但有一定的要求。在启动真空泵前泵腔内要确保无积水，否则会引起超载跳闸和叶片打碎。但在启动后需立即进水冷却。在停止真空泵运行前需先停止进水阀进水，待泵腔内余水排完后再停止真空泵的运行，以备下次启动运行。每次连续运行不得超过30分钟。
2．真空泵的电气控制要求
根据真空泵的工作要求和溶胶的工艺要求来确定动作：启动真空泵在4秒钟后打开电磁阀进水冷却。在关闭真空泵时需先关闭电磁阀停止进水，4秒钟后关闭真空泵。在打开电磁阀4秒内如缺水或水流开关不能导通，则在4秒后关闭真空泵。在工作状态下出现冷却水断流，则断流4秒后自动关闭真空泵。
真空泵每次连续工作不得超过30分钟（见下图）。
1)真空泵用电机可直接启动用KM接触器控制并设计有短路，过载和断相保护。
2）进水电磁阀YV接在自来水管路上用以开启和关断水流。
3）水流开关SQ也是接在自来水管路上用以感应出水流信号。
4）主电路电源电压AC 380v，控制回路电压AC 220V。采用断路器Qs作电源的引入开关。
3．PLC改造设计方案
通过生产工艺的分析和改造工艺的要求，PLC控制方式是：1)真空泵的控制信号：启动，停止，缺水以及过载保护都需输入PLC。2）接触器和电磁阀的信号是通过PLC输出。3）时间继电器的延时控制是用PLC定时器替代。4）用PLC控制延时进水，延时关泵和限制运行时间。
4．用PLC改造的电路

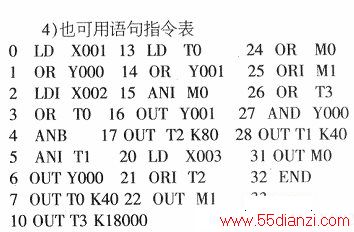

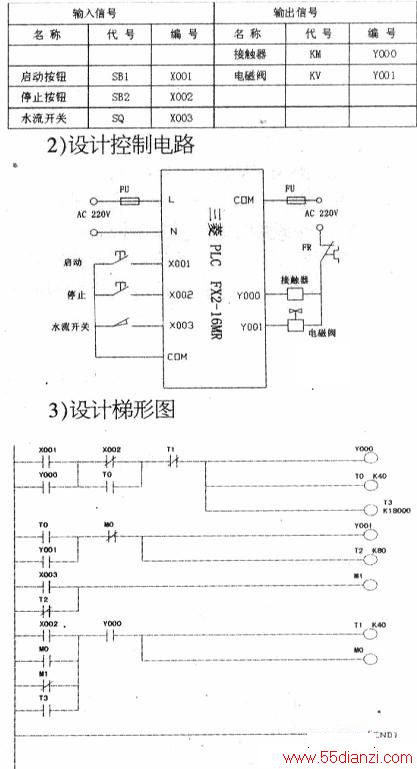

1)I/O分配输入输出设备和PLC的输入输出端子的分配表见表
