测试

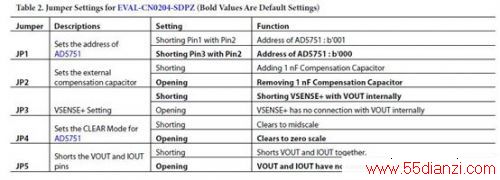

设置好测试设备后，将标有“VOUT”的CN4引脚或标有“IOUT”的CN1引脚连接到Agilent 34401A的输入端。根据输入信号类型(电流或电压)，确保Agilent 34401A前面板上的电缆连接正确。测试INL、DNL和总误差需要相当长的时间，因为AD5662 16位DAC的所有电平都需要由34401A设置并测量。
利用CD中提供的软件，可以通过PC设置DAC代码。需要使用自动测试程序来逐步测试各个代码并分析数据。CD中未提供此程序，必须由客户根据测试设置所用特定万用表的要求予以实现。

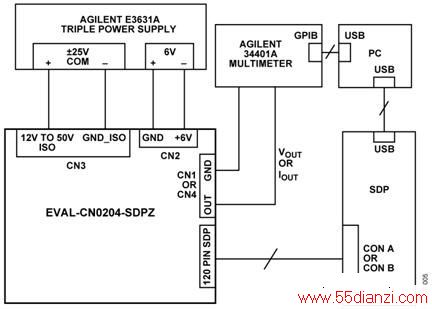

在图5所示的测试配置中，利用National Instruments GPIB转USB-B接口和电缆，34401A万用表的GPIB输出与PC上的另一个USB端口接口。这样，万用表读数就能与载入PC中Excel电子表格的各代码对应。然后根据业界标准定义分析这些数据，以获得INL、DNL和总误差。
