ACS108-55N

　　
　　不同负载的关断转换特性

负载类别 功率(W) 功率因数 电流有效值(A) dIOUT/dt(A/ms) dVOUT/dt(V/μS) 灯泡、门闸(DoorLOCk) <40 1 <0.2 <0.1 <0.15 真空管、继电器、微电机、 <20 >0.7 <0.1 <0.05 <2 小型电子装置           泵、鼓风机 <40 >0.2 <0.2 <0.1 <10 泵、鼓风机 <120 >0.2 <0.6 ＜0.3 10

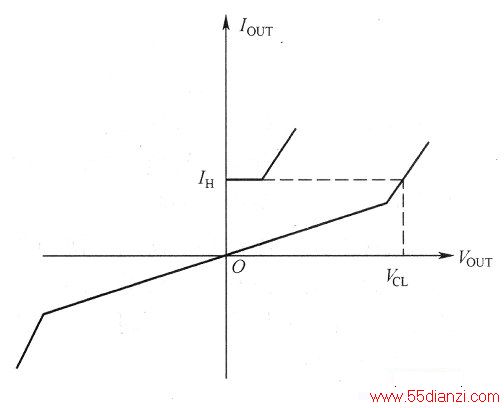

    静态特性曲线如图所示。该电子开关依靠从控制端G流出的一个负电流来触发。在运行中一旦控制信号撤销，经过半个或一个AC线路电压周期延时后，负载电流就会降到IH，负载也随之被关断，开关两端的电压降被钳位于VCL。

【互换 兼容】


【ACS108-55N的原厂(中文)资料 数据手册 脚功能参数 封装】

www.55dianzi.com

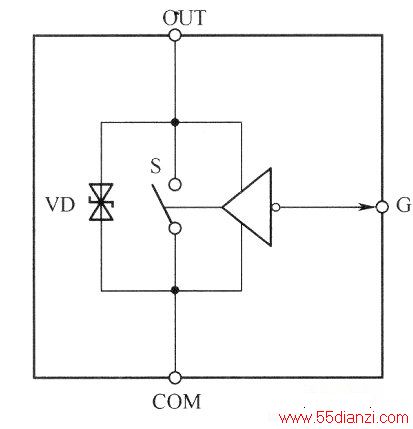

　　ACS108-55N的内部结构如图所示，主要由电压钳位雪崩二极管VD、电子开关S和控制电平移相驱动器组成。
