XC6108N08CGR

XC6108N08CGR

点击数:7541 次   录入时间:03-04 11:56:25   整理:http://www.55dianzi.com   集成电路资料库

      采用5脚USP-4封装。工作电压为1.0~6.0V,最大7.0V;检测电压为0.8V(±2%);最大输出电流为10mA;最大耗散功率为120mW;工作温度为-40~85℃;响应时间为30~230μs,无内置延时电路;输出类型为N沟道漏极开路驱动。

XC6108N08CGR 引脚图

【互换 兼容】
K8C 贴片

XC6108N08CGR的原厂(中文)资料 数据手册 脚功能参数 封装

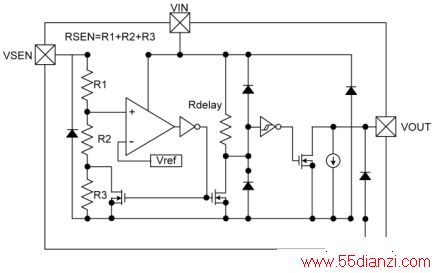

www.55dianzi.comXC6108N08CGR 内部方框图

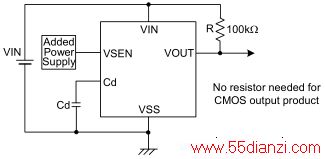

www.55dianzi.comXC6108N08CGR 典型应用电路图
