清华同方32英寸液晶电视机LE-32TL1900不开机，查出是开关电源板的高压侧多个元件损坏，主要是电源管理芯片IDP202击穿，场效应功率管7N60B的漏极烧断，源极5个过流检测电阻烧断开路，栅极驱动电阻烧断开路，整流桥中一个二极管击穿短路，怀疑光耦EL817也损坏。
该机电源板TP072UG07-00.Gp（TP072UGO7-VER1.0）是一块通用电路板，可以用在多款清华同方32英寸LED背光液晶电视机上，有LE-32TL1600、LE-32TL1800、LE-32TL1900、LE-32TM1000、LE-32TM1600、LE-32TX1600等，淘宝上买一块要一百多元。从网上了解到该电路板的电源管理芯片IDP202，场效应功率管7N60B是易损件，一般更换其相关元件就可以修复，不必购买昂贵的整块板子。但问题是印有IDP202的电源管理芯片，网上找不到相关参数及代换资料。

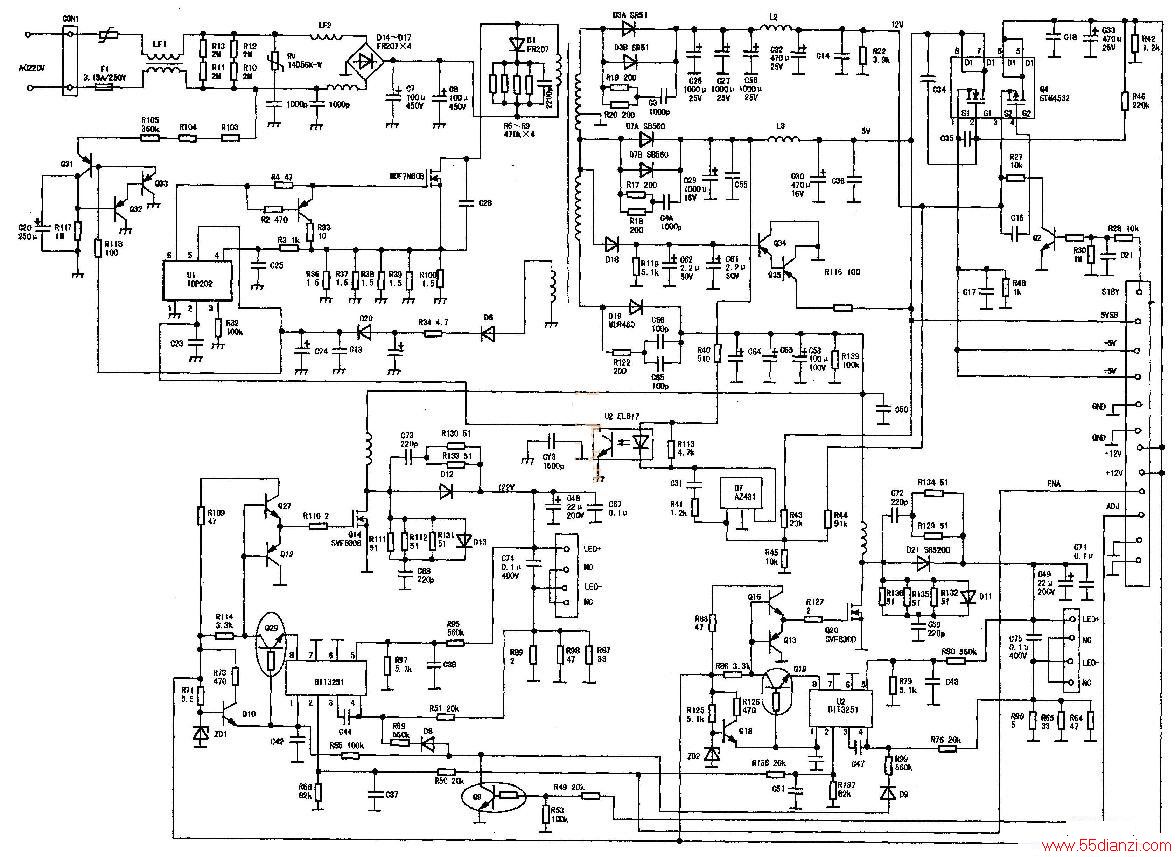

对该型号电路板做了实机测绘，见下图，分析其电路原理，知道这个芯片可以代换的型号很多，我＝换了上述全部损坏的元件，电视机修复，比买一块电源板极大降低了维修成本。为了让广大读者有所了解，特将可代换电源管理芯片IDP202的其他型号芯片告知：OB2262、OB2263、LD7550、LD7535、CR6848、CR6850、SG6848、SG6849、SG5701等。由于同型号芯片有8脚和9脚不同规格的封装，购买时请告知卖家，要SOT23-6的6脚封装就可以了。另外，芯片的印字也不一定和型号名称一致，比如换的SOT23-6的6脚封装的OB2263，芯片印字就是63B15或63A23P，也请注意。
