这两台电视机分别为创维29T60AA和康佳P2908T,两机情况如下：康佳高清机主板遭雷击损坏，数字板缺失了一块小板；创维普通机主板，不小心碰落地上，显像管和机壳破碎，主板有轻微破损，可以修复。两机主要元件对比如下：康佳高清机芯，双聚焦9脚管座，伴音块TDA8946J，场块TDA8172，枕校管K1306，行偏转线圈电阻值0.5Ω，场偏转线圈电阻值6Ω;创维普通机芯，小信号处理及电脑于一体的OM8373PS，属于5P30机芯，伴音块TDA8944J，场块TDA4683A．枕校管IRF630，单聚焦9脚管座，行偏线圈转阻值1.2Ω，场偏转线圈阻值7.2Ω。从两机主板对比来看，屏幕尺寸相同，都是29英寸大屏幕的，主要需改动的地方：行偏转线圈；单双聚焦管座。

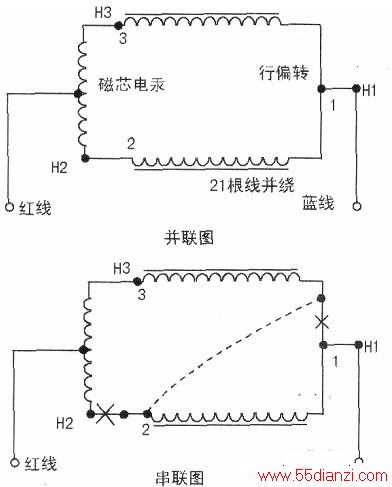

行偏转线圈的改装：先将康佳机的行偏转线圈由并联改成串联，改动后阻值由0.5Ω变成2Ω，有关线路见下图。
单双聚焦管座的改装：将两块主板的管座都拆下，把双聚焦管座焊在创维代换板视放板上，并将单聚焦引线接于双聚焦管座的两个接线脚上。
先将已修好的创维主板进行装机试验，这样既可以验证主板的好坏，又可以简单地判断一下普通主板能否代换高清主板。只有在电视机基本正常时才可以安装及调试其他部位，以免走弯路。以上所述部分处理好后与显像管连接完毕检查无误，通电试机，发现伴音正常也有图像，只是行幅过小，且枕形失真，两侧黑边加起来占全屏的二分之一左右，赶紧关机以防烧坏行管。分析行幅过小，可能是行偏转线圈的改接有误，对其进行仔细检查未见问题，难道此机的行电路还有故障或是此主板代替不了高清机。可是有些刊物介绍普通板可以代换高清板，决定再检查一下主板的行扫描电路。经检查代换，故障现象未变，因为还有枕形失真的故障，所以决定测量一下枕校管的各脚电压看是否正常。当开机测枕校管的各脚电压时，表笔刚一触到IRF630的控制板时，光栅竟然拉开了，图像也基本正常了，心中一喜，看来是主板还有故障引起的行幅严重不足。对枕校管的周围进行了仔细检查，发现枕校管的控制板有一细小裂纹，不细看根本发现不了，补焊后试机，行幅基本正常，场幅略小，上下各有2cm左右黑边，进入总线调整即能解决问题。
最后进行附属电路的改装与固定。原机的电源开关是固定的不用改动，接收头与发光管也不动，只需拆下代换板的发光管与接收头，把引线直接对应焊在康佳机的接收头与发光管上即可。
按键板的改装：拆下高清机按键板的电阻元件并保留按键开关，把两块按键板的开关按相应功能用导线依次接好，并固定代换板的按键板。
机后的音视频输入插孔用屏蔽线接入代换板的音视频插孔即可。用螺钉将主板固定在原机的塑料骨架上，以插拔天线时主板不动为宜。最好在后壳上相应位置孔露出高频头插孔，孔的大小以插拔天线时宽松自如为佳。装盖试机一切正常，试验各项功能指标均符合要求。
附：本机进入总线的方法：先将音量减到“00”，按住面板“音量一”键不放，同时按遥控器“屏显”键即可进入。进入后显示VG2:OUT SIDE LOW；按“菜单”键进入行场幅及校正调整状态，按“频道”键改变项目，按“音量”键调整数据，遥控关机退出总线状态。
用创维29T60AA主板代换康佳P2908T高清板机后进入总线：将行幅H -AMP由“2B”调整为“32”，行中心H-POS由“20”调整为“29”，场幅V-AMP由“OB”调整为“3C”，场线性V-SC由“1E”调整为“18”，场中心V-POS由“11”调整为“14”。
