标准板开关电源更换指引

　　目前标准板上使用的开关电源芯片有FSD200和VIPER12A两种方案，其中，标准板上MC－IH－M00和MC－IH－M01主板上同时兼容了两电源方案。在维修时，若把FSD200方案改为VIPER12A，电路板需作如下更改：
　　
　　⑴电阻R94、R95、R96去掉；
　　
　　⑵电容C94去掉；
　　
　　⑶三极管Q90去掉；
　　
　　⑷U91（FSD200）去掉，安装U92（VIPER12A）；
　　
　　⑸Z90由原来的15V/0.5W，更换为18V/0.5W；
　　
　　⑹安装二极管D94（IN4148）；
　　
　　⑺安装电阻R97（0欧）。
　　
　　注意：
　　
　　⑴以上调整适用于标准板MC－IH－M00、MC－IH－M00－A、MC－IH－M01、MC－IH－M01－A主板，对于此外的其他IH-M02不适用。
　　

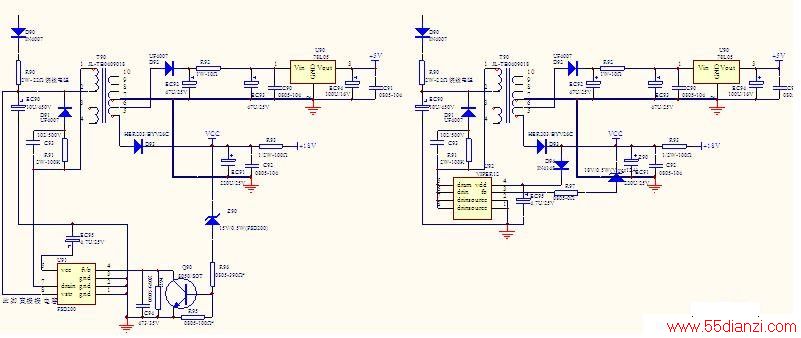

　　⑵以下为两个电源方案的原理图，差异部分为圈中部分。
