大型游戏机易损元件的代换

　　l、电源开关管的代换
　　
　　大型游戏机中的电源功率多在70—120W之间，而且多是半桥脉宽调制式开关稳压电源。其功率开关管多用C3505，一旦损坏后市面上不易购到，可用C1353、BU508A、D1403、BU208A等三极管代换。若要增大功率，可将两只管子并联使用。另外，笔者用一只BUT11A代换C3505，价廉实用。
　　
　　2，精密稳压集成块μA431的代换
　　
　　μA431在大型机电源盒中作基准电源用，有人误认为此元件是三极管或运算放大器。常用的代换元件有LM431、TL431、SA431等。
　　
　　3，+12V稳压器件BD827的代换
　　

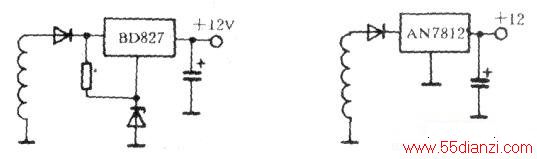

　　在相当一部分游戏机电源中，十12v稳压用的是BD827，下左图是稳压电路原理图。该器件较易损坏（故障现象为：无声），与之通用的型号有。BD333、D1761等。常用AN7812三端稳压块按下右图所示进行代换，效果甚佳。

　　4、电源盒中半桥的代换
　　
　　在电源盒中，+5V整流多是用带有散热片的半桥整流元件，常用的型号有：D83-004、C10P04P等，该半桥损坏后，不能用普通桥或普通二极管代换，要用大于6A的高频快恢复整流二极管代换并加装散热片。与该元件通用的半桥有：BUR3040PT.S10SC4M、B92M、B8297等。
　　
　　5、整流管的代换
　　
　　游戏机电源中，+12V，-5v直流输出所用的整流二极管是FR303、或RC-2等。该管损坏后也不能用普通二极管代之，要用高频快恢复整流管，通常可甩正向电流大于1.5A的快恢复二极管如BG2、is188s或3JH61等代换。
　　
　　6、三极管C2611的代换
　　
　　C2611在游戏机扫描板中用得最多，如视放、行推动、场激励、+115V稳压电源激励电路等。该管损坏后可用彩电中的视放管C2060或C2229等代换。
　　
　　7、扫描板行管的代换
　　
　　游戏机扫描板上的行管，常用的有BU208D（金属壳）和D1426（塑封）两种，维修中可用2SD870、2SD900、2SD869、D1427、D1441、D1554等代换。
　　
　　8、扫描板电源调整管的代换
　　
　　游戏机扫描板上的调整管常用的是2SD820（金属壳）和BU508A（塑封）两种，维修中可用BU208A、UY71、2SC1942、D1403等代换。
