目前，市面上有一种电磁炉专用开关电源，能输出18V、12V、5V三种直流电压。笔者决定试用其代替原机低压部分。

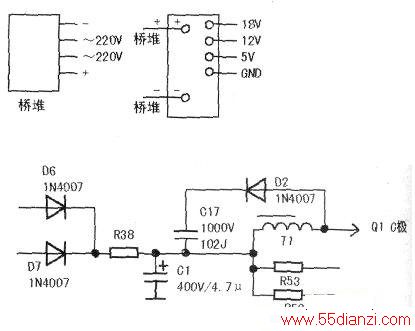

具体方法如下：将新装的开关电源的18V接到原来211(18V)负极和风扇正极，即C6(470μF/25V)正极引脚，12V接至Vl的输入端。
因该开关电源需要接AC220V整流后的直流电压，故直接引线至原机的整流280V直流电压正、负极引脚驳接即可。本文相关电路见上图、下图。
本文关键字：电磁炉 元器件的替换，元器件介绍 - 元器件的替换
