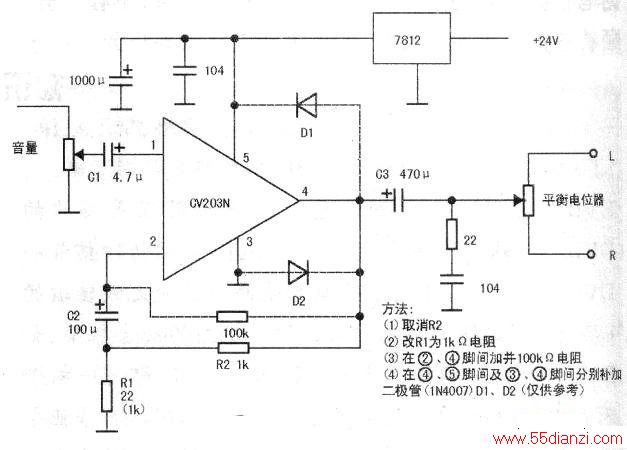

该机采用+24V供电，经7812稳压后输出+12V直流电压为整机供电。用万用表电压挡测得+12V电压正常。根据实物绘出相关电路如图所示。用万用表测功放块CV203N电源端⑤脚+12V电压正常；输出端④脚电压为0V，查外围元件无损坏，判断功放块损坏。将其焊下测量，果然已击穿。因查不到CV203N的参数资料，又买不到原件，决定用常见的TDA2030功放块代换，电路仅需作少许改动即可。方法是：把TDA2030依原位装好，拆去R2(1kΩ)，把Rl(22Ω)换为lkΩ，在TDA2030②～④脚间加并一只100kΩ电阻，再分别在TDA2030⑤、④脚与③、④脚之间焊一只二极管1N4007(二极管接法如图所示)，用于防止开／关机瞬间喇叭音圈感应电压对集成块冲击造成其损坏。经检查焊接无误，通电试机，机器工作恢复正常。改造后的功放输出功率更大，而且工作更稳定可靠。
