首先确定原电源板的输出电压
代换液晶彩电电源板必须先弄清楚其输出电压值及相关控制信号。该电源板上有一个插座(CN915)与背光灯驱动板相连，还有一个插座(CN913)与信号板相连。由于该电源板上的插座无引脚功能标注，那么只有根据线路走向来查找。根据 CN915插座引脚，可确定其①~⑤脚为供电端，⑧～⑩脚为接地端，⑥、⑦脚应是背光开／关及背光亮度调节端。根据①~⑤脚外接电容的耐压值(35V)，基本确定其供电电压为+24V。为进一步确定供电电压值及⑥、⑦脚的功能，笔者用维修电源给背光板驱动板插座的①～⑤脚及⑧～(12)脚加上+24V电压，并先后给⑥、⑦脚加上+4V电压。试验发现，当把+4V电压接到⑦脚时，背光灯正常发光。上述检查一是确认了CN915的引脚功能及供电电压值；二是准确判断了背光灯驱动板及灯管完全正常。
接下来便是确认与主板相连插座CN913的各脚功能。根据引脚走向判断如下：①、②脚为+24V供电端；⑤、⑥脚分别为背光灯亮度调节及开／关控制端；⑦～⑨脚为接地端；⑩脚为电源开／关控制端；(11)脚空；③、④脚连在一起，应为某电压输出。

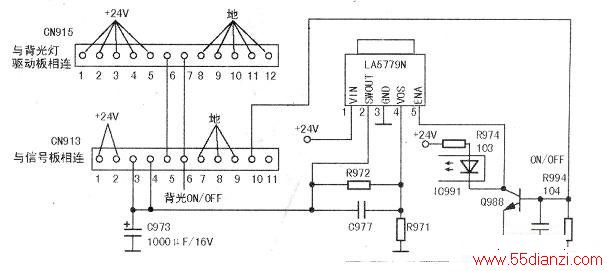

大多数液晶彩电的电源电路均有一路+5VSB电压输出，待机时供给CPU及遥控接收头，二次开机后方才输出+24V、+12V等电压。可是在这块电源板上未明显发现+5VSB电压形成电路，难道CN913的③、④脚是+5VSB电压输出端？查看线路，发现CN913③、④脚与一块型号为LA5779N(IC970)的集成块②脚相连。看来该电源电路有点特殊，于是实绘出该部分电路，如下图所示。CN913③、④脚外接电容C973的耐压值为16V，其⑤脚为开／关控制端，低电平有效。看来LA5779N应是一只受控的降压稳压器，那么IC970②脚输出的电压（即CN913③、④脚电压）是多少呢？

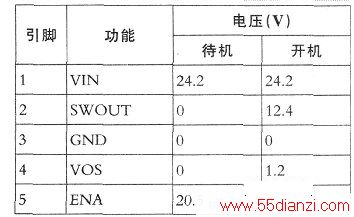

在路测量LA5779N①、②脚对地均无短路现象，估计该稳压器并未损坏，于是采用外接+24V电源来测量其②脚的输出电压，具体方法如下：将LA5779N的⑤脚接地（即强制开启），将维修电源输出的+24V接在LA5779N的①、③脚上，通电测得②脚电压为12.4V。由此可见，CN913③、④脚电压为+12V。在本次实验中，LA5779N各引脚电压值见下表。
通过上述引脚功能的查找，也大致明白了该电源板的控制过程。该电源的确与常见的液晶彩电电源有所不同：接通电源后，该电源板就输出+24V电压，分别送往背光灯驱动板及信号板。信号板上的DC/DC变换IC将输入的+24V电压变换成低压，供给CPU及遥控接收电路，整机处于待机状态；二次开机后，CPU输出一个高电平开机信号，LA5779N工作，稳压后从②脚输出+12V电压，送往信号板，信号板上各电路开始工作，随即CPU输出背光灯“开”信号（高电平），背光灯点亮，整机进入正常工作状态。
该机为32英寸电视，内部的灯管通常为16根，按每根灯管8W的功率估算，则要求24V电压提供的最大电流不得低于5.5A，同时还要求电源板上有12V电压输出。经过比较，最后决定选用易购的DPS-214型液晶彩电电源板，其输出电压有+5VSB/2A、+12V/3A和+24V/6.5A。
由于DPS-214型电源板需二次开机后才有+24V电压输出，因此用一只lkΩ的电阻跨接在插座CN203的①、⑦脚之间，即让电源板一直处于开机状态。接着改制两个插头，分别作为信号板上的+24V和+12V供电线。由于背光灯驱动板所需的24V电流较大，于是选用几根较粗铜导线焊在24V的输出焊点上。最后接上背光灯驱动板上的开关及亮度控制线，检查无误后试机，声像正常。
