厦华XY-5670RF型彩电，行输出管被击穿

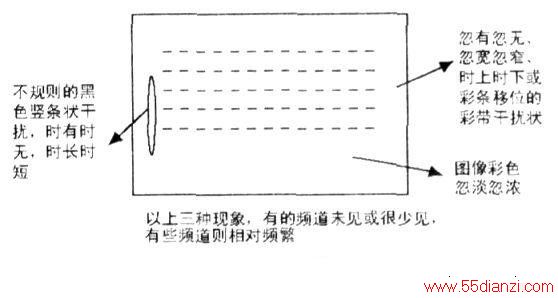

　　起初认为是本机行输出变压器打火导致其他元件损坏造成的。可经过检查。未发现故障元件。怀疑色解码通道某处电路处于临界工作状态，查相关电路，仅发现CD8690CP（40）脚（色饱和度控制）在故障出现时电压不稳定，在3.5V～4.5V之间变化。

引脚 功能 3 +B(110V) 9 视放(180V) 10 行管c极 4 灯丝(29Vp-p) 5 AFC(150Vp-p) 18 地 9 ABL

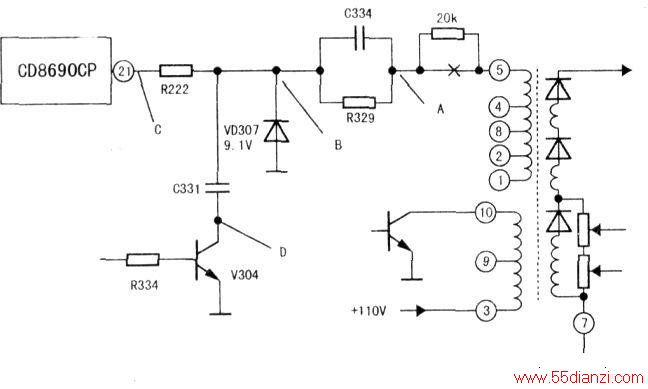

　　转念一想，难道是代换的行变质量欠佳（存在辐射干扰）或电参数有误（某引脚输出的波形和峰值电压与本机电路要求不符）？查代换行变的参数如附表所示，经分析，怀疑行变（5）脚（AFC）输出的行脉冲波形或峰压不正常，使得加到CD8690CP（21）脚（回扫脉冲输入）的峰值电压或电流发生变异导致了本故障。但用示波器观察行变（5）脚输出的为正向行脉冲，幅值150Vp-p，正常。是否本机原装行变（5）脚脉冲电压低于150Vp-p呢？遂断开行变（5）脚与外电路的连接，在其间串入一只100kΩ可调电阻后开机，并将可调电阻从小到大慢慢调整，突然前述所有故障一扫而光。关机，测出此时可调电阻的阻值为19kΩ，改用一只20kΩ的固定电阻串入行变（5）脚电路后（见下图），故障排除。
