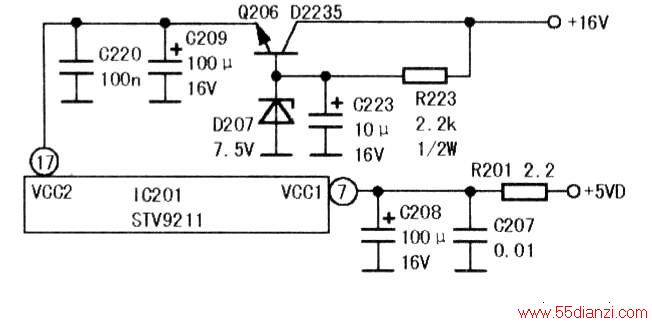

此机启动时，开/关机控制管Q843基极电压在0.4V（待机）与0.7V（开机）之间跳变，后来指示灯长亮，说明保护电路动作，整机进入待机状态。短路行管b、e极后接假负载，再短路Q843的c、e极，+B主电压稳定在+135V，其余各辅助电压也正常，这说明电源电路正常。拆去行管b、e极短路线，在行管c、e极上并联一只5600pF/2kV的电容后通电，有高压启动声，测灯丝电压偏低，看来待机保护并非由于行逆程电压过高引起。拆去所并电容，屏幕上出现不足1Ocm宽的黑白相间横带。代换数字板后无效；检查行场扫描前缀电路IC301（STV6888），没有发现问题；测场输出级IC302（TDA8177）各脚电压都正常，基本可以排除这些电路出故障的可能性。测显像管三个阴极的电压，均约为150V，说明末级视放基本正常，输入DVD的R、G、B信号（该信号直接送预枧放电路），故障现象无变化。至此，基本把问题锁定在预视放电路IC201（STV9211）中，如图所示，测其（7）脚5VD供电正常，但（17）脚无7V供电。测Q206集电极16V正常，基极的7.5V也正常，且IC201（17）脚对地正反向电阻基本正常。用2N5192代换Q206后，故障排除。
