三星CT-29V8彩电行输出变压器的代换方法

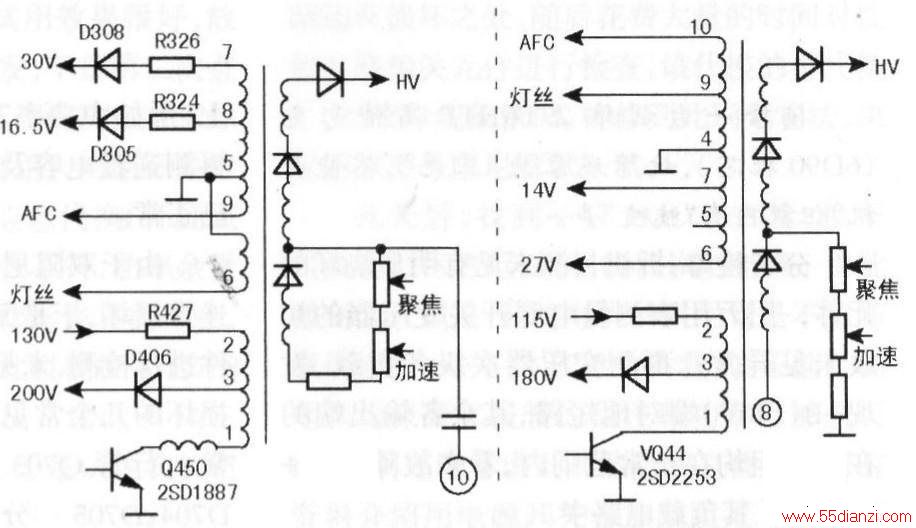

　　此机采用MC-15A机芯，其行输出变压器由于工作在高压、大功率状态，是此机芯中易损件之一。现对其代换作一介绍，供参考。因市场上无此机行变，故考虑用其他行变代换，但代换件应具备以下两个条件：1.基本上与原件技术参数一致：2.能满足并提供该机所需的电压。通过反复比较分析，认为国产长虹2588型机中所用的行输出与之类似，各项指标基本接近，决定用它来代换。下左图是本机的行输出变压器引脚功能图，下右图是长虹C2588彩电的行输出变压器引脚功能圈。
　　
　　具体代换步骤如下：首先将原行输出拆下不用，将电路板上的R324（0.47Ω）改换成2.7Ω/1W的电阻，R325（0.47Ω）改换成了OΩ/2W的电阻，再将视放电源整流、管D406的正极从印板上焊下，串入一只120Ω/1W的电阻（建议采用阻燃电阻）；然后用导线将新换件各引脚按下表中所示的关系对应焊好。检查无误，便可通电试机，街出现光栅后，微微调整加速极旋钮，使亮度适中；调整聚集极旋钮，使屏幕上的嗓波最细，然后再调整白平衡直到满意为止。AFC、ABL、行偏转、S校正等电路及行逆程电容均不需改动，便可收到十分理想的效果。

名称 引脚 三星CT-29V8彩电行变彩电行变 2 3 1 7 8 9 6 5 10 长虹C2588彩电行变 2 3 1 6 7 10 9 4 8
