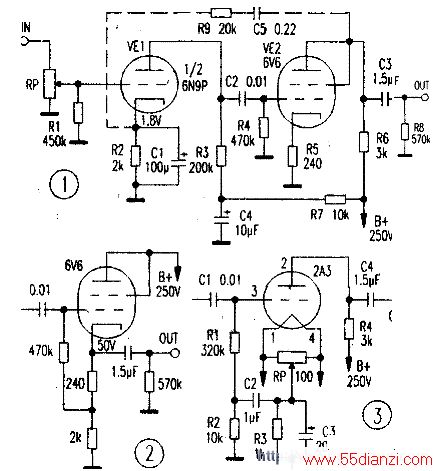

图l的输入级VE1是三极管的共阴极放大电路，自给偏压，进行电压放大。VE2是功放管A类单端输出的电路。自给偏压，并接成三极管的形式，使内阻更低。音色也更柔顺、甜美，阴极电阻未设旁路电容，故有本级电流负反馈，使失真也低。音频信号从屏极输出。屏极工作电压200V～300V。屏极负载电阻（R6）阻值2kΩ～6kΩ，均能正常工作。
电路中VEl和VE2用管的搭配非常重要，当VEl采用高μ管6N9P或五极管6J8P，VE2用6V6时，动态大，音色艳丽，乐声厚润柔和。若用12AX7和6N6搭配，由于12AX7和6V6都是音乐型的电子管，此时音乐味浓郁，但不及VEl用6N9P那么鲜艳、活泼。VEl用6SQ7时，音乐细节更丰富、清晰、韵味浓艳。VEl换用6922或6N8P后乐声更雄浑、厚实。当VE2用6P3P（6L6）时。韵味也不错。
若输入级用SRPP线路，放大管用6N3、6N8P、6N9P等，可使放音效果发生较大的变化。VE2还可以从阴极输出，只起阻抗转换的作用，使输出阻抗降低，并将前级与后级功放隔离，以减少相互干扰（图2）。此时乐声更厚润，低音最感更足，但没有屏极输出时的亮丽。还可以加入环路负反馈，见图l中的虚线部分，从VE2的屏极引出反馈电压送到VEl的阴极，反馈量大小可通过调整R9的阻值来确定，加入坏路反馈后乐声更柔和、顺滑，但瞬态会变慢。
输出级VE21丕可以用直热式三极功放管2A3，线路见图3。工作在A类，自给偏压的工作方式，灯丝电路中有平衡电位器RP以抑制交流声。从阴极通过C2至栅极有少量的正反馈，能使低音的量感更足，低音更强劲。
