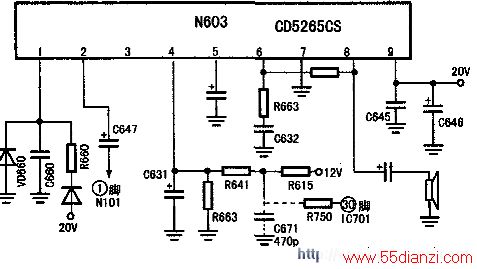

但几乎是全国性购买，无此集成块。于是考虑用LC863532B代换。装上LC863532B后，CPU能工作，主电压110V，行管基极有负压。接上电流表，行电流250mA，荧光屏有“喜喜”字出现。但原遥控板不起作用。用另一电视遥控板（此机CPU为LC63532B）可用，然后搜索节目。搜索结束，图像正常，但伴音只由00变为01时音量就很大。查图1的音量电路，N603为CD5265CS（根据实物画图）。
从电路看，④脚应为直流音量控制脚。但④脚电压始终6V。④脚涉及电路很多，不容易看出问题。但CPU29、30脚应为L、R直流控制。实际电路29、30脚的电阻R752、R750，电容C671、C672均未装。由于是单声道，所以补上R7SO（10kΩ）、C671（470pF）。结果N603④脚电压在4.2y到6.Ov变化，伴音正常。
图像、伴音出现后，拆开原机遥控板和配L,C863532B使用的遥控板对照，集成块都为SC7461-103。两种遥控板只是⑥脚接法不同：原机遥控板集成块⑥脚接地，而这只遥控板集成块⑥脚接电源正端。将原机遥控板⑥脚挑起和⑤脚连接，试机正常。
