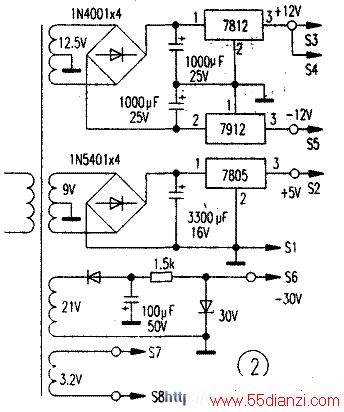

根据上述电源的要求,可选择一般的VCD机变压器组成如图2所示电路,要求经整流后有4组直流电压输出:+12V(0.5A)、+5V(1A)、-21V(0.1A)和3.2V(0.3A),功率20W.注:类似电路呵从报废的VCD机中直接获得.

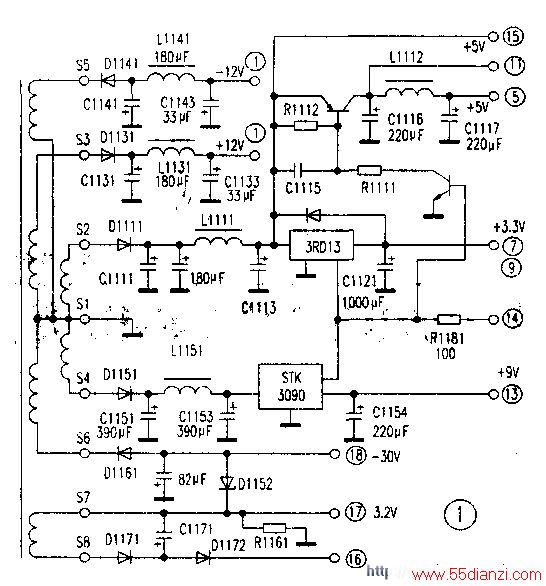

拆除原机丌关变压器和次级的所有整流二极管D1111、D1131、D1141、 D1151、 D1161、 D1171、D1172并用导线将其短接.将装好的电源板上7912的输出端接原机电源板(图1)的S5，7812的输出端接S3和S4,7805的输出端接S2,-30V接S6,交流3.2V接S7和S8,地线接S1.再将原机电源板上的电容C1171拆除不用.
将改造后的电源变压器及电路板固定在机内合适位置后通电试机,声像走常,播放近1个小时无异常现象,至此整个改造工作结束.
