内容摘要：为满足对移动手持终端高性能、低功耗、低成本的需求，设计了一种基于STM32的RFID手持终端。介绍了以STM32F103VET6为核心，CL RC632作为读卡芯片的RFID手持终端设计方案。设计了直接耦合天线、人机接口、数据存储以及数据通信等电路。实验证明，该手持终端可以读写符合ISO／IEC 14443和ISO／IEC 15693标准的射频标签，读卡距离满足使用需求。
关键词：RFID；手持终端；STM32；CLRC632；TFTLCD
引言
射频识别(Radlo Frequency IdentifICation，RFID)技术是近年来兴起的一种自动识别技术。该技术可利用射频信号识别对象，利用电磁耦合原理交换信息。与传统的识别技术相比，RFID技术具有读卡器和射频标签无接触的特点。由于RFID技术所具有的优点，它目前被广泛应用于身份识别、电子商务、工业自动化以及交通运输等领域。但是，现有的RFID读卡器在大规模的移动应用中仍存在着一些不足，例如处理速度较慢、人机交互不够友好、成本较高、不能方便与上位机进行通信等。本文设计的RFID手持终端采用STM32F103VET6嵌入式处理器作为主控芯片，CLRC632作为射频读卡芯片，可以读写工作在13．56 MHz的多种射频标签，并且可以存储大量标签数据，与上位机进行有线或无线方式的通信。
1 RFID手持终端的整体结构

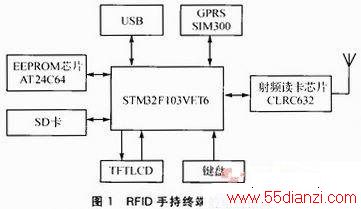

RFID手持终端系统由微控制器、射频读卡、数据存储、TFTLCD显示、键盘输入、通信模块等部分组成，RFID手持终端的结构框图如图1所示。由丁RFID手持终端属于移动没备，对功耗有较严格的要求。另外，手持终端系统需要微控制器与外部模块通过多种总线进行实时通信，因此采用了ST公司的STM32系列的微控制器作为主控端，该系列芯片基于ARM Cortcx-M3内核，具有丰富的外部接口、功能强大。同时，该系列芯片功耗极低，其功耗相当于0．5 mA／MHz。CLRC632是NXP公司生产的应用于1 3．56 MHz的非接触式射频读卡芯片，该芯片通过SPI总线与微控制器连接。数据存储模块使用了Atmel公司生产的EEPROM芯片AT24C64存储手持终端工作状态，使用大容量SD卡存储读取的标签数据以及用于显示的GBK字库、图标等数据。本手持终端采用了2．8寸的TFTLCD屏作为显示输出，支持触摸屏和键盘两种输入方式。与上位机的通信可以采用USB总线进行有线通信，也可以通过无线通信模块进行无线通信。
2 RFID手持终端的硬件设计
2．1 主控芯片及其外围接口的设计
主控芯片采用了ST公司生产的基于ARM Cortex-M3内核的嵌入式处理器STM32F103VET6。该处理器的工作频率为72MHz，支持多种通信总线，其中包括2个I2C总线接口、5个USART串行接口、3个SPI总线接口、CAN总线和USB总线。同时，该处理器还具有80个通用I／O接口、16位定时器、A／D转换器、实时时钟等功能。该处理器可以完全满足本RFID手持终端的设计需求。
为了满足RFID手持终端移动使用的需求，采用了7．4 V的锂电池进行供电。采用了AMSIII7-5．0芯片提供5 V电压，AMSIII7-3．3芯片提供3．3 V电压。AMSIII7系列芯片可以输出1A的电流，输入电压调节率小于0．2％，负载调节率小于0．4％，输出电压稳定。为了抗干扰，STM32F103VET6上的每个电源引脚都并联了去耦合的0．1μF电容，这些电容应该尽可能地靠近电源／地引脚。
STM32F103VET6需要两个外部时钟源，高速外部时钟源(HSE)和低速外部时钟源(LSE)。HSE晶振的频率是8 MHz，作用是产生精确的主时钟，用于驱动系统时钟。LSE晶振的频率是32．768kHz，作用是为片内实时时钟提供一个低功耗且高精度的时钟源，用于时钟或日历等需要计时的场合。晶振和负载电容需要尽可能地靠近芯片的引脚，以减小输出失真和启动稳定时间。负载电容值必须根据选定的品振进行调节。当选择负载电容值时，PCB板和芯片引脚的电容值也必须被计算进去。这里采用了20pF的电容作为HSE的负载电容，10 pF的电容作为LSE的负载电容。在设计PCB时，振荡电路旁边要避免有高频信号经过，走线长度越短越好。
STM32F103VET6采用4线SPI总线方式与读卡芯片CLRC632和SD卡进行通信，并与触摸屏控制器连接，完成触摸屏的压力感应；采用I2C总线方式与外部EEPROM AT24C64进行通信；采用16位的I／O接口与TFTLCD模块连接，实现系统显示输出；采用16位的I／O接口与键盘连接，最多可支持64个按键输入；采用USART串行接口实现程序的烧写和渊试，并与无线通信模块连接，实现与上位机的无线通信；采用USB总线实现与上位机的高速有线通信。
2．2 射频读卡芯片及天线网络的设计

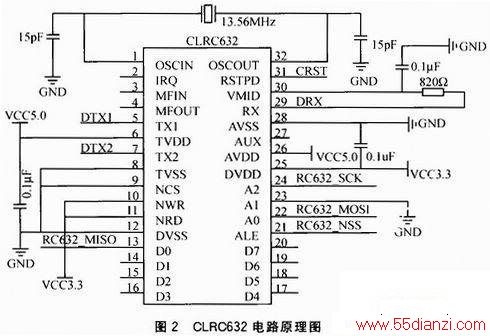

本RFID手持终端使用NXP公司生产的CLRC632作为射频读卡芯片。该芯片是一种应用于13．56 MHz的非接触式射频标签的芯片，支持符合ISO／IEC14443和ISO／IEC15693标准的射频标签。该芯片支持10 cm的最大操作距离，与NXP公司的其他射频读卡芯片MFRC500、MFRC530、MF RC531、SLRC400引脚兼容。该芯片可以用8位并行接口或SPI总线方式与微控制器进行通信。CLRC632电路原理图如图2所示。
本文中的CLRC632使用SPI方式与主控芯片STM32F103VET6进行通信。CLRC632提供了与SPI总线标准兼容的接口，在SPI通信过程中作为从设备。SPI总线时钟信号SCK由微控制器产生，主控芯片使用MOSI数据线向CLRC632发送控制信息，CLRC632使用MISO数据线向主控芯片发送数据。
对于CLRC632，可以使用两种方法将天线连接到读卡器：直接匹配天线和50 Ω匹配天线。本文中采用直接匹配的方式将CLRC632与天线连接，包括了EMC低通滤波器、天线匹配电路与接收电路。CLRC632的工作频率是13．56 MHz，产生该频率的晶振同时也产生高次谐波。为了符合国际EMC规定，采用EMC低通滤波器抑制高次谐波。天线匹配电路与天线进行阻抗匹配，以获得最大的功率传输，增大读卡距离，同时避免阻抗失配可能对电路造成的损害。本文中的RFID手持终端采用PCB环形天线，其电感量由如下公式进行估算：

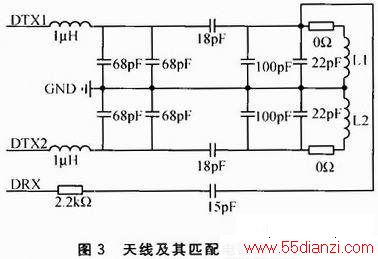

式中长度单位为cm，电感值单位为nH。l1为一圈导线的长度，取值20 cm；D1为导线的直径，取值0．1 cm；K为天线形状常数，本文中的天线是矩形天线，取值K=1．47；N为导线的圈数，取值4。代入公式，计算得L1=1857 nH。代入芯片厂家提供的表格进行计算，得到与天线并联的电容容值为132．3 pF，与天线串联的电容容值为17．5pF。在实际电路设计中，与天线并联的电容采用100 pF与22 pF电容并联得到，与天线串联的电容采用18 pF。接收电路使用了CLRC632内部产牛的VMID引脚作为输入电压。在VMID和地线之间连接了一个0．1μF电容，起到了减少干扰的作用。天线及其匹配电路原理图如图3所示(L1、L2是天线的等效电感)。
2．3 人机接口部分的设计
在RFID手持终端的使用过程中，需要向射频标签发送数据以及实现牧据存储、与上位机的数据通信等功能，这就要求输入数据和控制信息，并且将数据和控制信息直观地显示出来。RFID手持终端采用了TFTLCD进行显示输出，支持触摸屏和键盘两种方式的输入，其中触摸屏主要用于输入控制信息，键盘主要用于输入数据。
TFTLCD部分采用了26万色的TFTLCD屏幕，分辨率为320×240，可以实现友好的人机接口界面显示。TFTLCD控制器采用了Ilitek公司生产的IL19320，可以通过多种并行通信方式与微控制器通信。为了加快传输速率以显示彩色界面，这里采用了16位的并行总线与STM32F103VET6相连接。为了降低系统功耗，通过BL_VDD引脚控制屏幕背光，如果一段时间内没有对触摸屏或键盘进行操作，屏幕背光将熄灭。

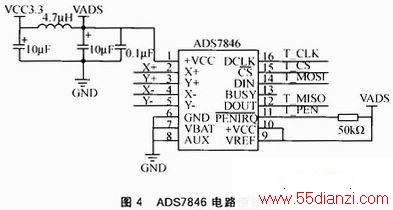

TFTLCD屏幕自带电阻式触摸屏，利用压力感应进行控制。电阻式触摸屏成本低、精度高、不怕灰尘、水汽和油污，在恶劣的移动使用环境下不易损坏，吏适用于本RFID手持终端。采用了TI公司生产的ADS7846作为触摸屏控制芯片。ADS7846内部集成了12位逐次逼近型A／D转换器，转换速率为125 kHz。使用时，ADS7846通过两次A／D转换得到触点位置的X、Y坐标，通过SPI总线与STM32F103VET6通信，完成对控制信息的输入。ADS7846电路原理图如图4所示。
