小鸭XQG50-60711型套筒全自动洗衣机电路工作原理

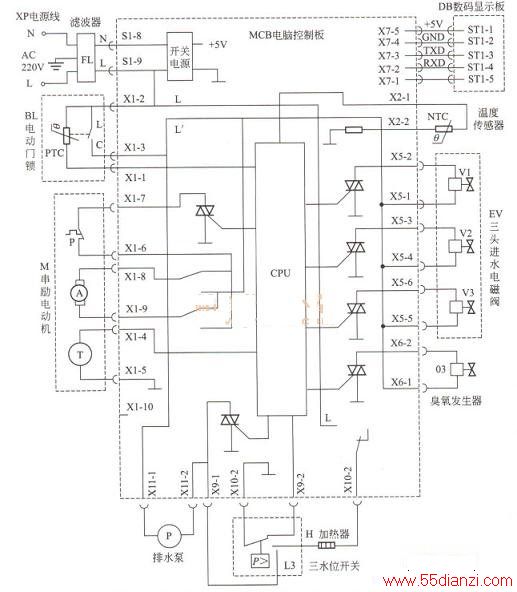

　　小鸭XQG50-60711型滚筒全自动洗衣机的控制电路如下图所示。

　　1．电源电路
　　
　　将该机通上市电电压，市电电压通过滤波器FL滤除市电电网中的高频干扰脉冲后，第一路送到电动门锁；第二路送到加热器；第三路利用开关电源产生5V电压，为CPU,DB数码显示板供电。
　　
　　关好洗衣机门，按启动键后，电脑板输出的电压为电动门锁BL内的热敏电阻（PTC元件）供电，使热敏电阻快速发热，为双金属片加热，使它变形抬起，不仅控制门锁将门锁住，而且使它内部的触点吸合，为负载供电。
　　
　　2．进水电路
　　
　　进水电路由启动／暂停键、水位开关、CPU、进水电磁阀、双向晶闸管等构成。
　　
　　CPU工作后，按启动／暂停键，使该机开始工作，水位开关L3检测到盛水筒内无水或水位太低时它的触点不能吸合，为CPU提供筒内无水或水位太低的信息，CPU识别后输出50Hz过零触发信号。该触发信号通过放大，使双向晶闸管导通，为进水阀的线圈供电，使其产生磁场后，打开阀门开始注水，使水位逐渐升高。当水位达到设置值后，水的压力增大，使L3的触点吸合，为CPU提供水到位的检测信号，被CPU识别后输出停止注水的信号，双向晶闸管关断，进水阀的阀门关闭，进水结束。
　　
　　3．加热、洗涤电路
　　
　　加热、洗涤控制电路由加热器、电动机及它们的供电电路构成。
　　
　　洗衣机停止进水后，CPU输出触发信号使加热器供电电路的双向晶闸管导通，为加热器供电，使加热器开始加热。同时，CPU交替输出电动机触发信号，通过双向晶闸管为电动机的绕组供电，电动机在运转电容的配合下正向、反向运转，实现边加热、边洗涤控制。随着加热的不断进行，洗涤液的温度不断升高，使温度传感器（负温度系数热敏电阻）的阻值减小，为CPU提供的取样电压升高，CPU输出停止加热的控制信号，使加热器停止加热，洗衣机进入加热洗涤状态。
　　
　　4．排水电路
　　
　　洗涤结束后，CPU控制该机进入排水状态，于是CPU输出的50Hz过零驱动信号使排水泵供电的双向晶闸管导通，为排水泵的电动机供电，使其旋转，带动扇叶将水排出。
　　
　　5．脱水电路
　　
　　当排水结束后，进入脱水状态。脱水期间，CPU输出排水触发信号，使排水泵继续排水，同时输出触发信号，使双向晶闸管为电动机供电，使电动机旋转，完成脱水。
　　
　　6.臭氧消毒电路
　　
　　需要臭氧消毒时，CPU输出触发信号使臭氧发生器的双向晶闸管导通，臭氧放大器得到供电后开始产生高压，通过电离空气产生臭氧，实现对衣物的消毒。
