Multisim10单片机在数字电路中的应用

　　单片机体积小，质量轻，具有很强的灵活性，而且价格也不高，从而得到越来越广泛的应用。其中以In2ter公司推出的8051 /8052芯片最基础、最普及、最常用。8051 /8052在小、中型开发场合应用很广，已成为单片机领域的标准。

　　在电子仿真软件Multisim10中，也引入了单片机仿真内容，且它的模块型号就是最常见和应用广泛的8051 /8052。在Multisim10中， 8051 /8052 不但可以用汇编语言编写程序，同时也支持C语言编写程序，拓展了单片机8051 /8052的使用，使虚拟仿真显得更加灵活和实用。

　　下面以一个具体的11进制计数器应用例子来说明（用C语言编写程序） ,详细介绍如何实现Multi2sim10单片机仿真，计数器的电路原理图如图1所示。

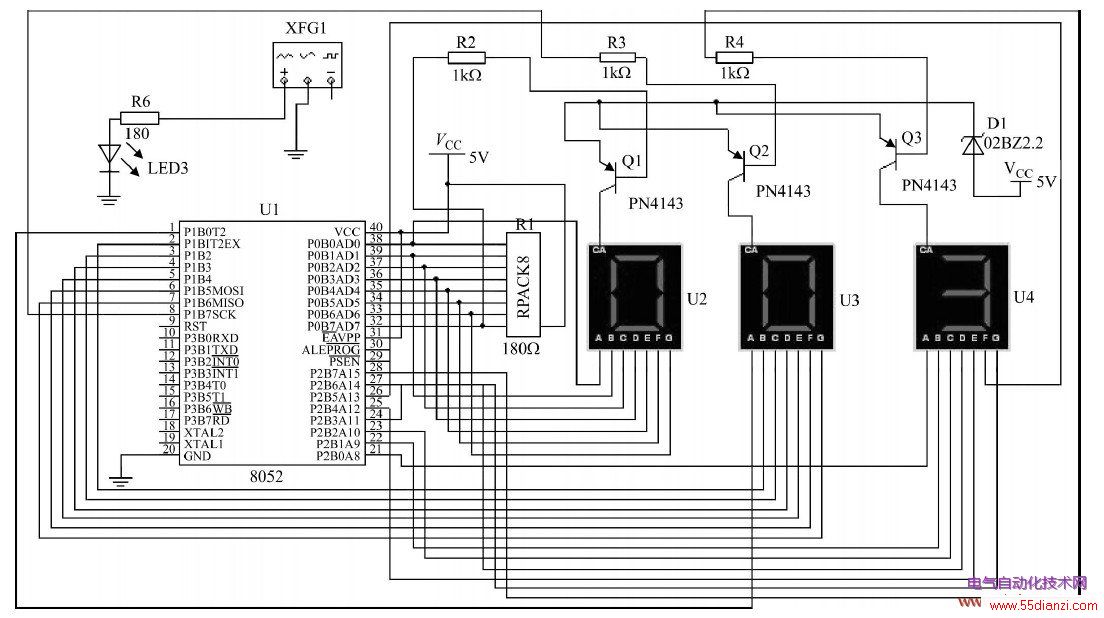

图1　计数器电路原理图

　　1　组建仿真电路

　　1. 1　调出单片机模块8052

　　1. 1. 1　单击电子仿真软件Multisim10基本界面元件工具条“PlaceMCU Module”按钮。

　　1. 1. 2　在弹出“Select a Componet”对话框的“Family”栏中先选取“805X”， 然后在“Componet”栏下选取“8052”，最后单击对话框右上角的“ok”按钮。

　　1. 1. 3　鼠标箭头将带出一个“8052”模块，在电子仿真平台上单击鼠标，将先弹出MCU向导对话框之一，第一栏是工作区路径，第二栏是工作区取名，这里输入“my mcu design1”，最后单击下方的“Next”按钮。

　　1. 1. 4　再次弹出MCU向导对话框之二，共有4栏选项，第一栏为项目类型，一般选择“Standard （标准） ”；第二栏选择编程语言种类，单击右侧下拉箭头，可以在“Assembly C汇编”和“C”语言之间选择，这里选取“C”语言；则第三栏自动显示“Hi2Tech C512L ite com2p iler”字样； 第四栏可以输入项目名称，本文取名为“p roject2”，最后单击下方的“Next”按钮，如图2所示。

图2　MCU向导对话框之二

　　1. 1. 5　再次弹出MCU向导对话框之三，有2个单选项：“Create emp ty p roject （创建空项目） ”和“Addsource file （添加源文件） ”， 这里选取“Add sourcefile”；下面栏中可以输入后缀为“。 C”的源文件名，这里就用“Led11. c”最后单击下方的“Finish”按钮完成。

　　1. 1. 6　完成MCU向导对话框之后，这时能在电子仿真平台上显示出原来调出单片机模块U18052,右击鼠标退出元件操作。

　　1. 1. 7　保存文件，在文件名栏输入“led001”文件名，默认文件后缀“。 ms10”。

　　1. 2　在电子仿真软件Multisim10基本界面平台上，单击主菜单“View /Design Toolbox”，在基本界面左侧将打开“设计工具盒”窗口，单击“led001”前的“ + ”号可以看到刚才命名的工作区“my mcudesign1”，在工作区下面是项目名“p roject2 ”， 在项目名下面是源文件名“Led11. c”，如图3所示。

图3　工作区项目和文件

　　2　编写MCU源C语言程序

　　2. 1　双击“设计工具盒”中的源文件“Led11. c”，在其右侧将打开编写程序窗口，删除已有的文字注释说明。

　　2. 2　在源程序窗口输入以下11进制计数器C语言源程序：

　　#include " htc. h"

　　void delay（ unsigned int i） ;

　　unsigned char code table [ ] = { 0x40, 0x79, 0x24, 0x30, 0x19, 0x12, 0x02,

　　0x78, 0x00, 0x90};

　　unsigned char a1, a2, a3;

　　void main （ ）

　　{
