8051单片机开发工具DIY

点击数：7523 次录入时间：03-04 12:01:58 整理：http://www.55dianzi.com 综合-其它

② 发送串行编程允许命令。
③ 发送写/读/擦除等命令及数据，串行数据高位在前，低位在后，数据在时钟的上升沿锁定。
④ 如果上一步是写命令，至少等待2.5ms。
⑤ 需要时重复③、④两步。

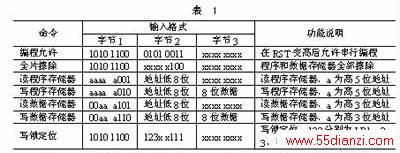

⑥ 将RST置低，芯片开始运行。 (3)AT89S8252串行编程命令 AT89S8252串行编程命令如表1所列。

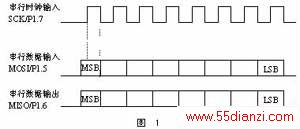

4)AT89S8252串行编程时序图 AT89S8252串行编程时序如图1所示。

4 硬件设计 ① 通过计算机并口与单片机SPI口连接；
② 为了保护计算机并口，需要增加1片74HC244作为隔离。

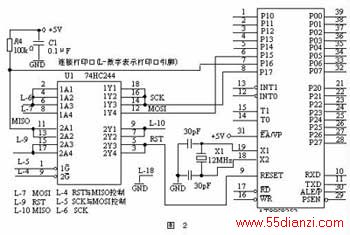

实用的原理图如图2所示。（已经过实践检验，可放心使用。）

5 用VB编程进行并口控制

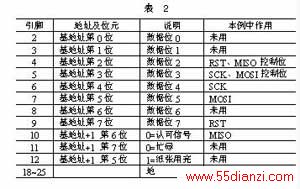

　　打印端口的基地址一般为0x278、0x378或0x3BC，可以从控制面板中查到。为了方便读者，表2列出了常用打印端口引脚及寄存器位元的说明。

在Windows环境下最简单易学的语言恐怕非VB莫属，所以我们的开发工具也选用VB作为编程语言。但由于Windows的保护，VB无法直接读写打印端口，因此我们需要另外的程序模块来实现打印端口的直接读写。在Internet网上可以找到许多此类模块，并且相当多的模块可以免费使用。经过试用，笔者推荐使用Winio v2.0。该模块支持Win9X/NT/2000/XP（

http://www.internals.com Yariv Kaplan ），并且带有详细的帮助、例子程序及源码。使用时，将Winio.sys、Winio.dll、Winio.vxd及Winio.bas四个文件拷贝到工作目录下，在VB中直接添加Winio.bas模块即可。本例中用到的函数有四个，分别说明如下。 ① Initialize()：允许端口控制函数。在使用端口输入输出函数之前调用一次，成功返回“1”，失败返回“0”。
