0引言
可编程逻辑器件(PLD)及EDA技术的应用成为电子系统设计的潮流。FPGA是一种新兴的可编程逻辑器件(PLD)，与其它PLD相比，具有更高的密度、更快的工作速度和更大的编程灵活性。
单片机以其体积小、功能齐全、价格低廉、可靠性高等方面所具有的独特优点，长期以来被广泛的应用在各领域。
基于FPGA的高密度、高速度、现场可编程的能力和单片机强大的数据处理功能，制作了波形发生系统，用于产生各种频率的正弦波、方波和三角波，其幅值0～5V可调，频率步进达到1Hz以下，频率范围1Hz～100kHz。
该波形发生器以单片机(MCS8031)为中心控制系统，FPGA片内实现DDS技术，在此DDS技术中，采用6级BCD比例乘法器级联。首先由单片机将E2PROM28c64中存入波形数据。FPGA在单片机的控制下，利用较高的时钟频率(16M)生成用户要求的频率的128倍频，并以此频率在E2PROM28c64取波形数据，将其发送给D/A转换器，并通过滤波器输出。同时单片机实现对输出电压的控制。
本设计中，FPGA选用Altera公司的FLEX10K，晶振频率可达40MHz。使用MAX+PLUSⅡ开发系统支持。FLEX10K系列是FLEX系列当中非常有代表性的FPGA器件系列，每个FLEX10K器件包含一个嵌入式阵列和一个逻辑阵列。嵌入式阵列用来实现各种存储器及复杂的逻辑功能。逻辑阵列用来实现普通逻辑功能。嵌入式阵列和逻辑阵列结合而成的嵌入式门阵列具有高性能、高密度、灵活的互连方式、支持多电压I/O接口、多种配置方式以及低功耗等特性。
在此设计中，我们感到，单片机和FPGA完成各自功能设计较容易实现，关键的难点是两者的接口设计。经过不断的摸索，我们终于以VHDL语言实现了接口程序设计，从而圆满实现了整个波形发生器的设计。
1单片机与FPGA接口逻辑设计的VHDL实现
在设计中，单片机与FPGA接口采用总线方式。单片机以总线方式与FPGA进行数据与控制信息通信有许多优点。如速度快，其通信工作时序是纯硬件行为；节省PLD芯片的I/O口线；相对于非总线方式，单片机编程简捷，控制可靠；在FPGA中通过逻辑切换，单片机易于与SRAM或ROM接口等。
单片机与FPGA通信接口程序(名为MCS51)通过编译后，生成的逻辑符号如图1所示。
其各引脚功能为：
P26：输入信号，作为FPGA的片选端，低电平有效，高电平时保持现有状态，与单片机的P2.6相连；WR：输入信号，为FPGA的写信号，与单片机的写端口相连，当P26为低电平时，单片机可向FPGA写数据，以达到传送命令以及数据的目的；ALE：输入信号，与单片机的ALE信号相连，用于FPGA片内锁存地址，配合WR信号进行单片机与FPGA的通信；P0［7..0］：输入信号，共8条数据线，为单片机PO口的接口，用于地址和数据的传送；SEL：输出信号，用于控制波形的形状，共有三种波形(正弦波、方波、三角波)；Q0［3..0］～Q5［3..0］：输出信号，用于6级级联乘法器的置数输入；ST：输出信号，为级联乘法器的片选端，低电平有效。
FPGA片内实现寄存器，可对单片机传输的数据和命令进行寄存，具体如下：
命令寄存器：
入口地址：FFH命令字：FFH(ST有效)，OOH(ST无效)。入口地址：OOH命令字：EOH(显示正弦波，sel为00)E1H(显示方波，sel为01)E2H(显示三角波，sel为10)
数据寄存器：
入口地址：01H，02H，03H分别存储单片机传送的6位10进制数。这些数据是用户要求的频率数通过单片机乘8处理后传送过来的，为乘法器提供频率数据。

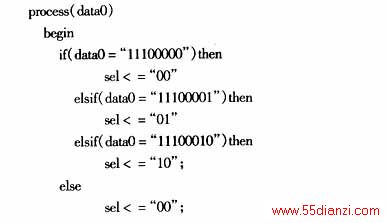

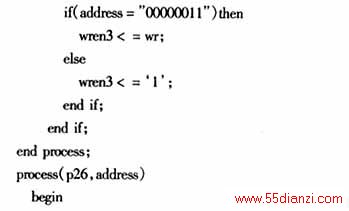

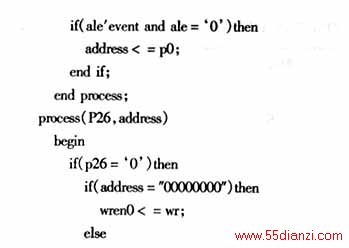

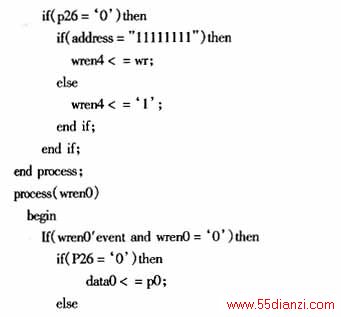

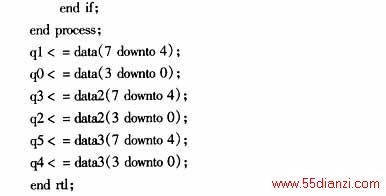

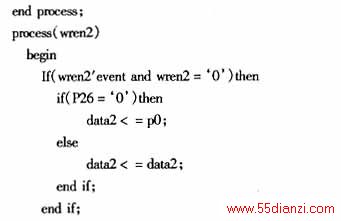

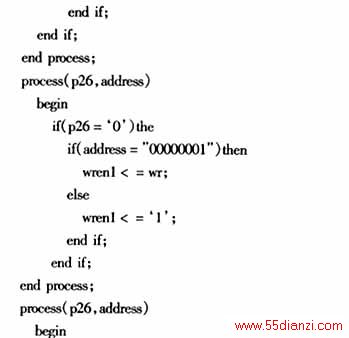

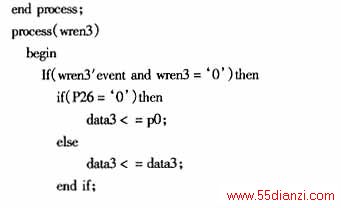

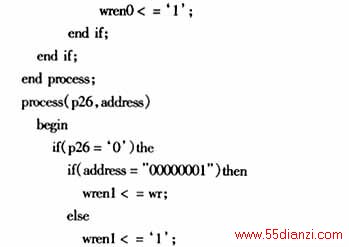

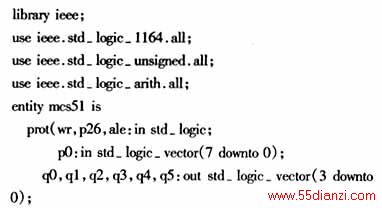

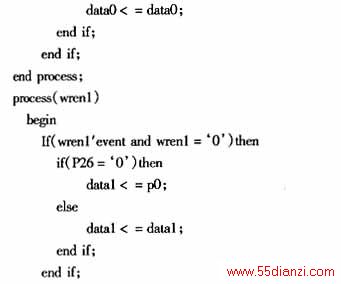

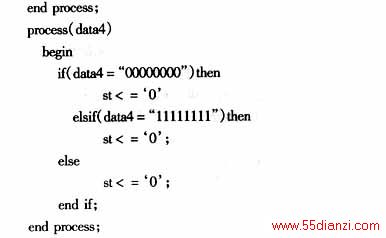

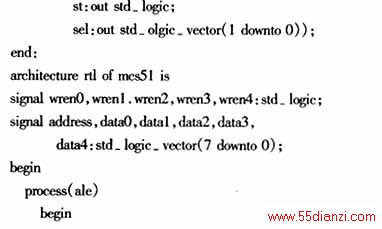

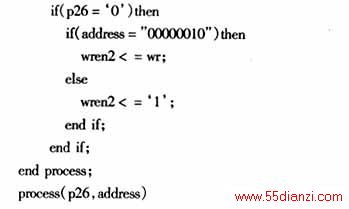

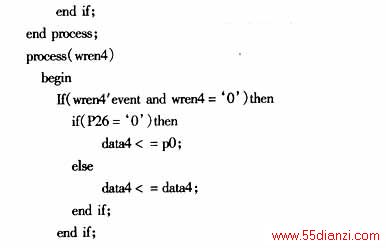

MCS51源程序
