u 五个中断源，其中包括两个优先级嵌套中断。

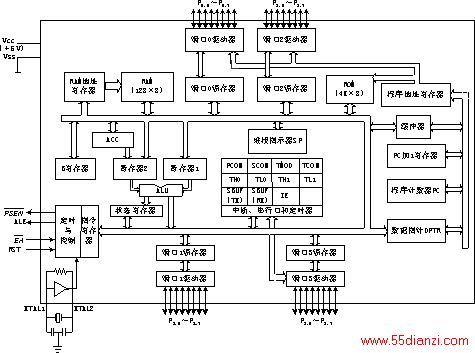

MCS－51单片机芯片内部结构框图如图2.2所示。
图2.2 MCS－51单片机芯片内部结构
1. CPU
CPU即中央处理器的简称，是单片机的核心部件，它完成各种运算和控制操作，CPU由运算器和控制器两部分电路组成。
（1）运算器电路
运算器电路包括ALU（算术逻辑单元）、ACC（累加器）、B寄存器、状态寄存器、暂存器1和暂存器2等部件，运算器的功能是进行算术运算和逻辑运算。运算电路以ALU为核心单元，可以完成半字节、单字节以及多字节数据的运算操作，其中包括加、减、乘、除、十进制调整等算术运算以及与、或、异或、求补和循环等逻辑操作，运算结果的状态由状态寄存器保存。
（2）控制器电路
控制器电路包括程序计数器PC、PC加1寄存器、指令寄存器、指令译码器、数据指针DPTR、堆栈指针SP、缓冲器以及定时与控制电路等。控制电路完成指挥控制工作，协调单片机各部分正常工作。程序计数器
