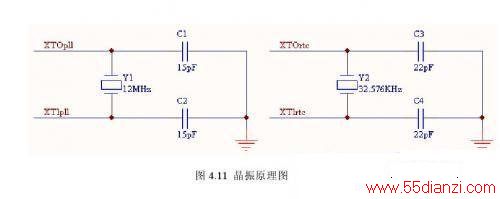

4.7.2复位模块

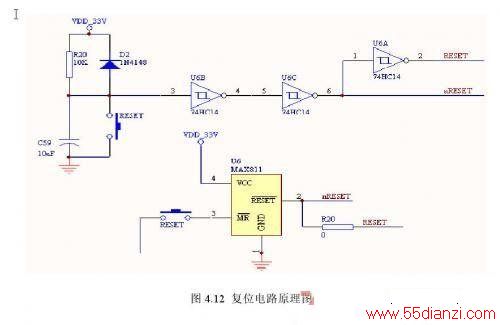

MAX811T是一款连接比较简单的手动复位芯片，nMR引脚接开关，nRESET引脚接CPU的复位引脚。复位电路原理图如图4.1 2所示。
4.7.3 JTAG调试模块

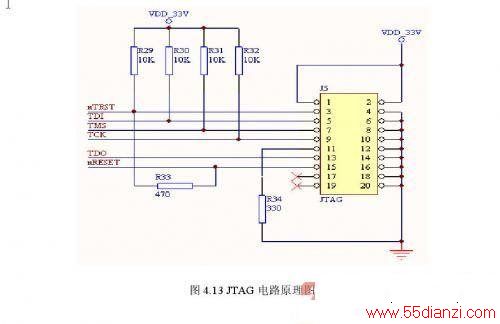

JTAG是在开发过程中十分常用的接口，由于S3C2440处理器内部已提供了对JTAG的支持，因此只需要按照电气规范进行直接连接即可。该模块用来对首次boot loader的下载，操作简便。JTAG电路原理图如图4.13所示。
4.7.4网络模块
CS8900A是由美国CIRRUSLOGIC公司生产的以太网控制器。其性能优良，功耗低，价格低廉。传输速率为10 Mb/s.该接口电路中CS8900A工作在16位模式下，网卡芯片复位默认工作方式为I/O连接，寄存器的默认基址是300H.S3C2440的片选线nGCS3作为CS8900A的片选信号。由74HC14和74HC32两种门电路组成复位电路，为新片提供复位信号。RJ45接头选择HR911103A，该接头集成网络变压器的，可提高稳定性和可靠性，且减小体积。该模块用来快速更新操作系统内核和文件系统.
4.7.5键盘模块

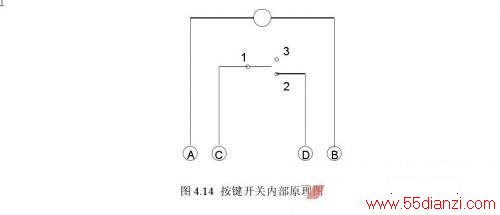

键盘模块由两片74HC151组成，并接10K上拉电阻，每个按键集成LED灯，用来指示开关通路状态。其原理图如图4.14：
A-B端驱动LED用于表示按键状态，C端接地，D端为“读”端，按键在自由状态下，由于上拉作用，D为高电平，按下按键，1-2导通，D端为低电平，由D端高低电平的变化即可实现对按键操作的识别。
4.7.6 RS232转RS485模块
HTD-RS232/RS485的特点：先进的串口窃电技术，效率高达90%以上，只用TX、RX、GND三线;独立的串口保护电路，具有抗静电、抗雷击、突波抑制功能;可带电插拔;通信距离在115200bps可达500米，19.2Kbps可达1.2公里，在1.2 Kbps时可达2公里，在30 0bps可达3公里;内置智能模块，自动识别RS-485信号流向，零延时自动转发技术;通信波特率0-150Kbps自适应;内置600W/ms抗雷击保护器和1500V抗静电保护器;RS-485线路保护，RS-485信号无需共地，网络成本低;工业级设计，工作温度范围：-45℃-85℃
