[例]BS 15H，4；
实现的功能是把地址为15H的寄存器单元内的比特4置为1。

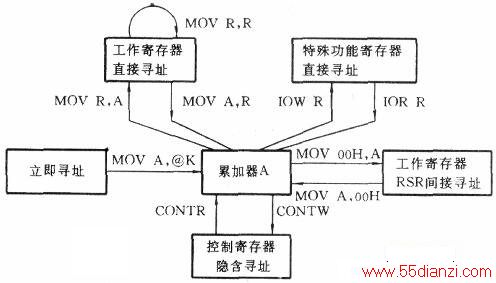

5．以累加器A为中枢的数据传递方式 数据的逻辑运算和算术运算过程，以及控制信号的输入和输出过程，在单片机内部都可以看成是“数据传递”的过程。根据EM78P447S的硬件系统和软件系统（即指令系统和寻址方式）的规划特点，我们可以总结出在单片机内部，在各个寄存器之间进行数据传递，能够实现的几种途径和方式。不妨可以用上进行形象化地描述。该图中的每一条带箭头的线条都代表一种传递方式，在每一条带箭头的线条旁边，还同时分别给出了实现相应的那一种数据传递所用指令的一个实例。其中有一点值得注意的是，“MOV R，R”指令中的“R”实际指的是同一个工作寄存器单元，该指令的目的是影响标志位“Z” 事实上，就不存在不同工作寄存器单元之间直接传递的指令，只能以A作中转实现间接传递。
6．“CPU内核一专用寄存器一模块或部件”三者相互关系
对于单片机的开发和应用，其主要任务有两项：一是软件设计，二是硬件设计。硬件没计我们暂且不提，在此只想用软件设计的观点，从不同角度剖析和理解单片机内部的组织关系。

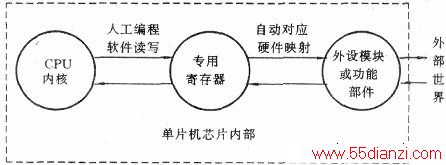

软件设计实际上就是运用指令编制程序，而EM78P447S单片机的每条指令的作用范围非常集中，作用的对象也比较单纯，仅仅限制在（包含着专用寄存器和通用寄存器的）数据存储器RAM的范围之内，也就是说，指令的操作对象主要就是数据存储器中的各个寄存器单元。单片机的工作过程就是用一条条的指令“指挥”各部分硬件的动作，那么，这种“指挥”就是通过给特殊功能寄存器填写相应的参数来实现的。因此，我们不妨将EM78P447S单片机画成如下图所示的形式，其CPU内核与专用寄存器之间存在着灵活的“软件上的对应”关系，而专用寄存器与外设模块和功能部件之间存在着固定的“硬件上的映射”关系。专用寄存器在中问扮演着桥梁或者界面的角色。
单片机与外界交换信息的方向有两个：(l)各个外设模块从外部世界（指单片机芯片的封装之外）采集的现场信息，经过硬件电路反映到与自身对应的专用寄存器内，CPU通过执行指令从该寄存器里获取相应的信息；(2)CPL通过填写与某一外设模块对应的专用寄存器单元，由该寄存器单元经过硬件电路将控制信息映射到外设模块上，再由外设模块驱动外接电路完成相应的运作，从而将CPU的命令落到实处。
我们在用指令编写程序时，不仅应搞清指令系统中每条指令的功能，还应弄清专用寄存器与外设模块或功能部件之问的对应关系。
