为IAR编译器编写DS80C400汇编函数的注意事项
IAR文档提供了在8051汇编中编写程序,可从C程序中调用的方法。若8051汇编函数由IAR编译器编写的C程序来调用,在编写这些汇编语言时需切记以下几点。如果没有可用的寄存器传递变量时,会将这些变量以Little Endian顺序压入堆栈。
1.函数参变量传递约定
下表说明了变量的传递方式。
下表显示了函数返回值的规则。

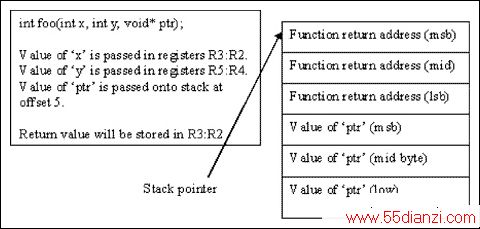

函数int foo(int x, int y,void* ptr);的变量和返回值的传递如下:
2.数据类型存储规则
IAR遵循Little Endian存储规则。注意,IAR使用最低有效字节在前的二进制数据存储格式。
例如,一个4字节长的数值0xDEADBEEF,将会按如下方式存储:
3.一个简单的汇编程序与'C'接口
本节演示如何编写一个汇编程序并用IAR Embedded Workbench与'C'程序接口。应用程序交换16位和32位字节,并将交换后的字节输出到默认的控制台。C的可调用函数原型是int ltob( int *shortptr , long *longptr)。
本示例程序由两个文件组成:main.c和eswap.s51.main.c调用我们用汇编语言编写的示例函数ltob()。创建一个新项目,命名为endian;添加cstartup.s51、low_level_init.s51、putchar.c文件以及Dallas Semiconductor ROM初始化库rominit.r51.详细资料请参考上述从8051 IAR Embedded Workbench开始。

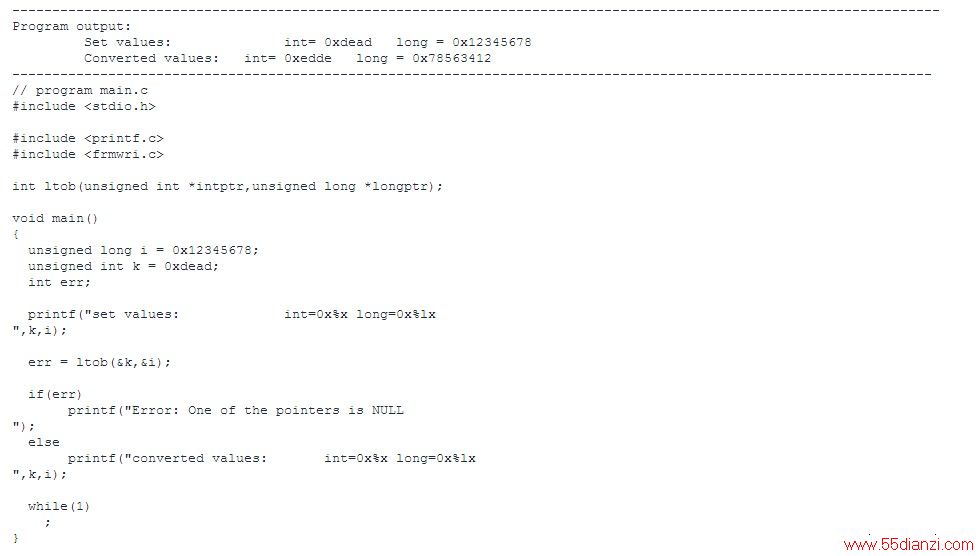

用以下内容来创建一个新的main.c文件,并将该文件添加到项目endian中。在C中,必须声明一个函数,以便让编译器知道如何调用它。ltob()函数在main()之前声明。注意在成功运行后函数ltob()会返回'0',而且,如果任一指针为NULL则返回非零值。程序应向控制台输出以下结果:
创建一个新文件eswap.s51,输入以下汇编代码,并将它加入到项目endian中。这个汇编程序将我们的函数ltob()声明为PUBLIC,因此它能够由'C'程序调用。ltob()的第一个参数是指针,并通过DS80C400控制器的寄存器r3:r2:r1来传递。第二个参数也是一个指针,由IAR编译器压入偏移3至5堆栈(偏移3含有最低有效字节,偏移5含有最高有效字节)。首先,函数重新找到堆栈中存储的指针(指向一个32位值),交换它所指向的值,将交换后的字节存储在相同位置。同样,16位值也被字节交换并存储在交换前的同一位置。注意,通过汇编函数来保留寄存器r6和r7.这是因为IAR编译器将这些寄存器视为永久寄存器,意味着任何函数调用都不应修改这些寄存器。
#include "reg400.inc"
r0_b0 equ 0 ; Register bank 0 equates.
r1_b0 equ 1
r2_b0 equ 2
r3_b0 equ 3
r4_b0 equ 4
r5_b0 equ 5
r6_b0 equ 6
r7_b0 equ 7
PROGRAM ENDIAN_SWAP
PUBLIC ltob
RSEG FAR_CODE:CODE:NOROOT(0)
; ********************************************************************
;
; int ltob(unsigned int* shortptr, unsigned long* longptr)
;
; ********************************************************************
ltob:
// shortptr is in r3:r2:r1
// longptr is in stack at offset 5
; get the longptr stored in the stack
mov a,SP
clr c
subb a,#5
mov b,a
mov a,esp
anl a,#0x3
orl a,#0xDC ; extended stack is at 0xff dc00
subb a,#00 ; subtract 0x0005 to point to MSB of 2 nd argument
mov DPX,#0xFF
mov DPH,a
mov DPL,b
push r6_b0 ; save r6:r7 for the compiler
push r7_b0
movx a,@DPTR
mov r4,a ;store least signifiCANt byte of 'longptr' in r4
inc DPTR
movx a,@DPTR
mov r5,a ;store middle byte of 'longptr' in r5
inc DPTR
movx a,@DPTR
mov r6,a ;store most significant byte of 'longptr' in r6
mov a,r4_b0
orl a,r5_b0
orl a,r6_b0
jz ltob_err ; is (longptr == NULL)?
mov dpx,r6_b0 ; point to the memory where 'longptr' is pointing to
mov dph,r5_b0
mov dpl,r4_b0
pop r6_b0 ; restore r6:r7 for the compiler
pop r7_b0
push dpx
push dpl
movx a,@dptr ; get the long value (in r4:r3:r2:r1) from the memory
mov r4,a
inc dptr
movx a,@dptr
mov r5,a
inc dptr
movx a,@dptr
mov r6,a
inc dptr
movx a,@dptr
mov r7,a
inc dptr
pop dpl
pop dph
pop dpx
mov a,r7_b0 ; swap the long value bytes and store it in memory
movx @dptr,a
inc dptr
mov a,r6_b0
movx @dptr,a
inc dptr
mov a,r5_b0
movx @dptr,a
inc dptr
mov a,r4_b0
movx @dptr,a
mov a,r1_b0 ; is (shortptr == NULL)?
orl a,r2_b0
orl a,r3_b0
jz ltob_err
mov dpx,r3_b0 ; point to a memory where the 'shortptr' is pointing to
mov dph,r2_b0
mov dpl,r1_b0
push dpx
push dph
push dpl
movx a,@DPTR ; get the integer value from memory
mov r2,a
inc dptr
movx a,@dptr
mov r1,a
inc dptr
pop dpl
pop dph
pop dpx
mov a,r1_b0 ; swap the integer bytes
movx @dptr,a
inc dptr
