基于MSP430为控制核心的设计方案

　　由于到达现场进行实验有一定的难度，所以实验仿真只对人体红外信号进行了检测。设置系统规定亮灯时间段为PM 6:00~7:00,将热释电红外传感器固定在实验室台上，传感器的输出端接在示波器的探头上，人走向传感器探测区域，观察示波器上有无波形输出。测试结果如表1所示，A表示传感器没有罩上菲涅耳透镜的输出结果；B表示传感器罩上菲涅耳透镜的输出结果。结果表明，系统可以精确控制智能路灯的开启时间；菲涅耳透镜可以显着提高传感器的探测灵敏度。

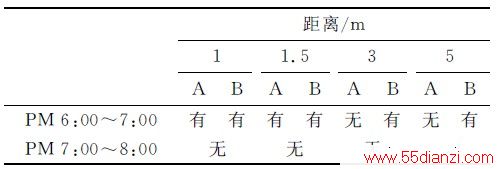

　　表1 传感器检测输出结果

测试恒流源驱动电路的时候选用1 W 的大功率LED灯珠，通过调节PWM 的占空比来检测通过LED的电流值。如果LED亮暗的频率超过100Hz,人眼看到的就是平均亮度，而不是LED的闪烁。实验仿真设定PWM 输出信号的频率为1kHz,实验仿真结果如表2所示。从表2看出，恒流源的误差精度在±4mA,LED的工作电流与PWM 输出信号的占空比成正比关系。恒流源驱动电路虽然简单，但其性能非常优秀。

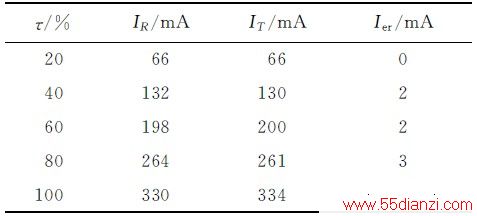

表2 LED路灯工作电流测试


　　5 结 语

　　研究设计智能化、运行可靠和高效节能的路灯控制系统，是智能交通系统的必然需求。系统以低功耗单片机为系统控制核心，使用RS-485通信协议完成上位机对下位机的控制，通过热释电传感器探测人与车辆发出的红外信号，利用MSP430的内部资源PWM 实现了路灯的智能调光控制。系统设计完全从节能和性价比的角度出发提高了路灯的用电效率和智能化程度，在节约能源、电力资源合理利用的今天，该系统有着十分广阔的社会和商业前景。
