图6：STARplug保护电路图
由图6显而易见功率MOS管导通时流过的电流经电阻Rsrc转换成电压，加到芯片内部的两个比较器的同相输入端，使STARplug分别实现过流保护和输出短路保护。
过流保护
当负载加大或其他原因使Source腿上单个周期测出的瞬时电压大于芯片内部的电压源0.5V时。则比较器的输出将使功率MOS管关断，从而切断了大电流的运作，对功率MOS管起到了保护作用。
为了防止检测出虚假的过流信号，对比较器加上了一个禁止端。当过流信号超过350ns时，比较器才动作。
输出短路保护
由于某种原因，使输出短路或绕组短路，引起Source腿上的电压快速上升，以至超过0.75V，则另一个比较器将使转换停止，MOS管关断，阻止电流继续加大。同样该比较器也采取了相同的防止虚假信号的措施。
STARplug还提供精确的过温保护。当结温超过热关断温度(典型值为160℃)时，电路将停止工作，供电电流降到启动电流之下。一旦结温降到关断值之下时，电路将会恢复工作。
退磁检测
STARplug始终是工作在不连续导通方式(DCM)。

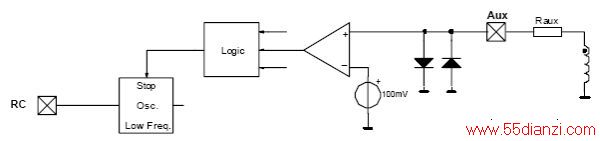

由图7可见，变压器的辅助绕组通过一个电阻接到电路的Aux腿，芯片内部有两个反向并连的二极管，对输入电压进行箝位。只要次级二极管是导通的，则辅助绕组的电压就是正的，就有电流注入Aux端，并被二极管箝位。只要Aux端的电压大于100mV，则振荡器停止工作，MOS管就不能开关。
在消磁时间tsuppr(典型为15us)内，确认剩磁已消除。这个功能对于输出电压较低，以及变压器漏感较大的场合特别有用。
图7：STARplug退磁检测
过压保护
在芯片的框图中，虽然没有为过压保护设计专门的通道，但这个功能是存在的。在实际应用过程中，一旦产生过电压，则必然将REG端的工作电平上拉，从而使初级绕组的工作行程立即终止。只有当过压消除，REG端电压恢复到正常值，功率MOS管才能正常开关。
STARplug的应用
前已述及，STARplug有两种反馈方式，这两种方式就构成了STARplug作为反激式AC/DC转换器的两种典型应用电路。
图2是最简单最基本的应用电路，其特征就是由变压器的辅助绕组来反馈电网和负载的变化。
由图2可见，由整流桥和滤波器组成了电路的输入部分，并通过变压器初级绕组加到TEA162x的Drn端。显然，TEA162x是整个转换器的心脏，以下围绕TEA162x分析一下图2的各部分电路。
1. 由C3R2组成振荡电路。
振荡电路元件的值是根据工作频率来确定的，STARplug的开关频率可在10kHz到200kHZ之间工作，通常工作频率大都选在40~100kHZ之间。
频率选定了，则可按下式来计算元件值：
振荡器的充电时间tcharge，由STARplug的参数表中查出为1us。
至于RC的取值，可先选定C，然后再算R值，要保持电路的稳定，电容C必须大于220pF，但从效率方面来考虑，频率高时亦不宜将电容选得太大，例如200kHZ时，C取10nF，则振荡器的功耗达到12.5mW，这显然是不可取的。
推荐实例：开关频率取100kHZ，这时振荡器的时间常数为2.7us，C取330pF，R=7.5kΩ。
2. 过流保护和绕组短路保护电阻R3：
电阻R3设置了变压器初级峰值电流，也设定了最大传输的输出功率，电阻R3的值可用下式计算：
由STAR plug的手册可得知：
实例：一个3W的电源，开关频率为100kHZ，效率为75%，通过变压器的峰值电流为230mA(反射电压)，则电阻R3设定为2Ω，限定峰值电流为250mA。
3. 稳压元件R4和R8：
在辅助绕组反馈的电路中，输出电压是受辅助绕组控制的。实际上在变压器中所有绕组都有同一个磁通变量，次级输出电压和辅助电压VCC是通过变压器的匝数比Na/Ns而关联的。VCC的电压信息又通过一个电阻分压器，即R4和R8提供给REG端的，因此，TEA162X直接稳定了VCC的输出电压，间接的稳定了输出电压。
这两个电阻的值可由下式确定：
为防止瞬时高压对REG的影响，推荐R4的值为3k-10kΩ之间。
4、退磁电阻R5：
这个电阻是用来限制流入Aux腿的电流的，根据产品的技术条件，流入Aux腿的最大电流为5mA，流出的最大电流为10mA，基于这点，产品的设计者给出了一个近似的估算式：
这个式子，不要从量纲上去考虑，仅作为一个经验的估算法。
5、供电电路C5、R6、D8：
前已述及，芯片内的高压启动电流源对电容C5充电，当充电电压达到电路启动电压9V以上时，TEA162x进行工作状态。C5的值应小1uF，实际上在所有的应用中都选用470nF。
与辅助绕组相连的二极管只需选用普通二极管。与二极管相连的电阻R6，是用来防止瞬时峰值电压的，其阻值要由实验确定，开始实验时可在56~560Ω之间选择。
图3是用光电藕合器来反馈的典型应用电路。从初级侧来看，其最大的区别就是在图3中用光电晶体管来取代图2中的电阻R8，而图3的次级则增加了发光二极管及其采样、驱动电路。
图2所示的AC/DC转换器适宜作电压源，其稳压精度与变压器各线圈的耦合度有关，大约在8%以内，对于那些对稳定度要求不高而对成本要求很高的场合，可选用此方案。
如果对稳压精度及其它参数要求较高的用户，如稳定精度要求达到1%左右的用户，则应采用图3所示的方案。
