基于单片机控制的数控直流电流源设计

    3．2 软件测试

    检测各部分软件程序是否正常工作，AT89S52控制系统、AD转换、DA转换、按键控制及LCD显示等部分是否稳定运行。

    3．3 测试结果

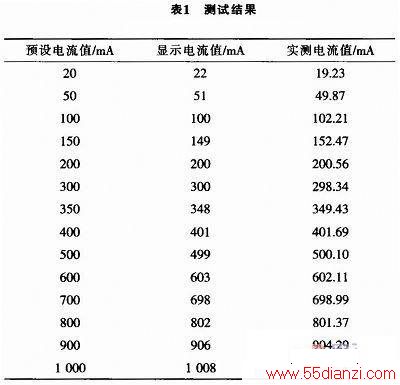

    经测试，系统能够达到以下指标，系统总体测试结果如表1所示。


    1)系统能够实现20～1 000mA的任意电流值的设定，具有步进电流调整功能，能够实现步进+1、-1、+10、-10mA；
    2)为保证系统安全运行，设定最大输出电流为1 200 mA，当输出电流值大于1 200 mA时，发出报警提示。
    3)系统的输出范围测试，通过按键设定预设电流范围20 mA，1 000 mA，实测采样电压值为2．067mA，100．34mA。
    4)测试方法：将万用表调至电流档，两表笔串联接入+12 V电源与负载电阻之间，其显示电流值，即为输出的实际电流值。

4 结论
    本设计提供的高稳定性、高精度数控直流电流源，在科研、教学及设备生产中都能够得到广泛的应用，能够大大提高科学仪器的性能，若经过进一步的完善，结构再次优化，选用更加理想的采样电阻和纹波较小的电源供电，减小系统的误差，将会实现更大的价值。
