开关电容ADC及其驱动放大器之间的阻抗谐振匹配方法

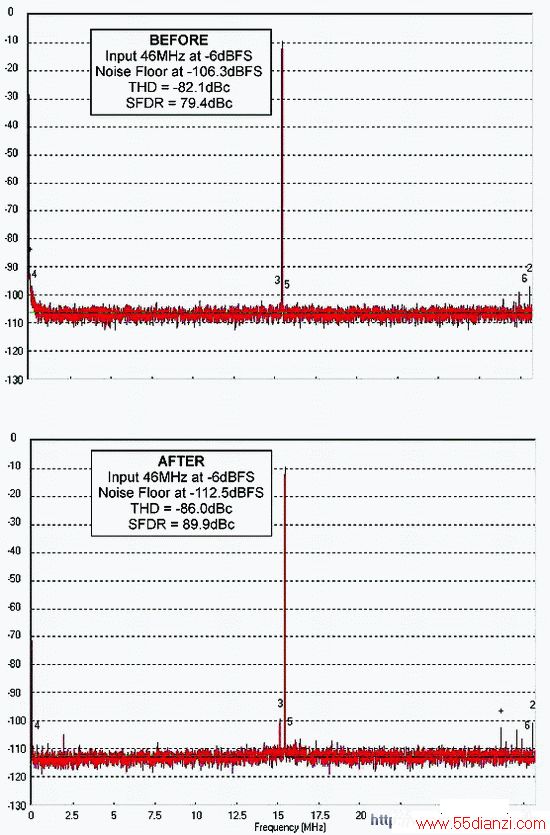

　　图6 在140MHz频率下用AD82370驱动AD9236前后的波形

　　图7提供了一个低频率案例。该解决方案适合于可用带宽为5 MHz的双倍向下变频IF采样设计，其群延时小于100ns，通带纹波小于±0.25dB。在这种案例中，采用AD8351差分放大器驱动14bit，65 MSPs的AD9244 CMOS ADC。还可以将同样的设计方法用于先前的案例，会使级联本底噪声改进6dB以上，而SFDR可以提高10dB以上。

　　图7 在48MHz频率下AD8351区动AD9244前后的波形
