PIC24FJ256DA210 是16位 MCU ，具有能和LCD显示器接口的图像控制器（GFX）模块，高达96KB的数据RAM。PIC24FJ256DA210高性能CPU采用改进型哈佛架构，32MHz时的性能高达16MIPS，内部振荡器8MHz，17位x17位单周期硬件乘法器，32位x16位硬件除发器。器件工作电压2.2V-3.6V，数字输入可达5.5V。主要用在消费类电子如电热控制，无绳电话，遥控单元，家用电器，销售终端（POS）以及手提医疗设如血糖仪，血压机，手提ECG等。本文介绍了PIC24FJ256DA210系列主要特性，方框图和PIC24FJ256DA210开发板主要特性，方框图以及详细电路图。
图1。PIC24FJ256DA210系列方框图
www.55dianzi.com

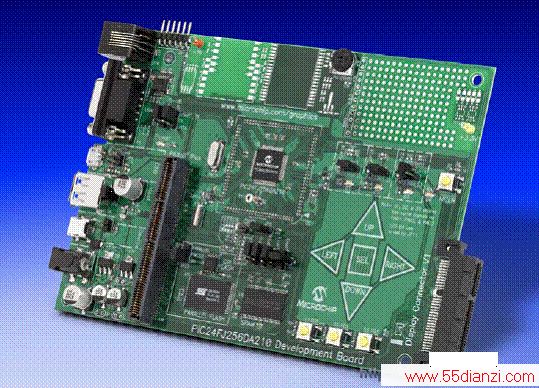

图2。PIC24FJ256DA210开发板外形图

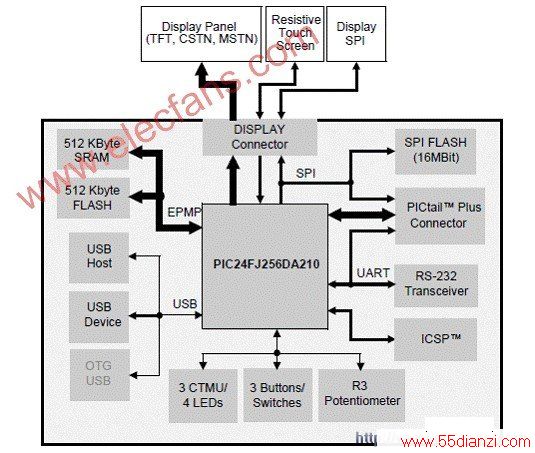

图3。PIC24FJ256DA210开发板方框图

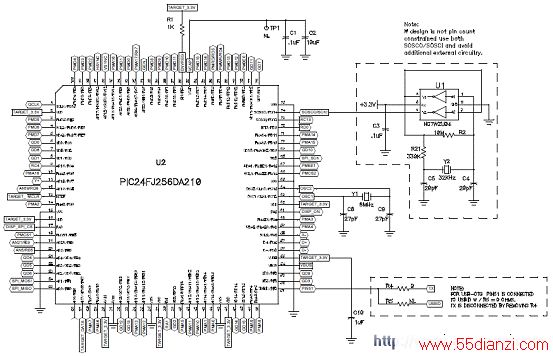

图3。PIC24FJ256DA210开发板电路图（MCU）
图4。PIC24FJ256DA210开发板电路图（开关，电位计和触摸点）

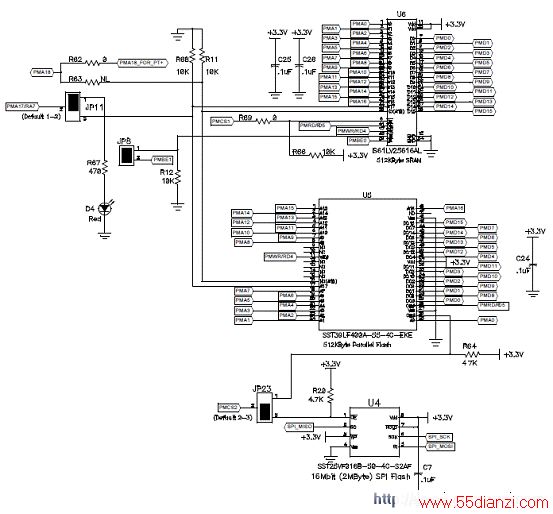

图5。PIC24FJ256DA210开发板电路图（闪存和SRAM选择）
www.55dianzi.com
图6。PIC24FJ256DA210开发板电路图（USB和UART选择，电源）

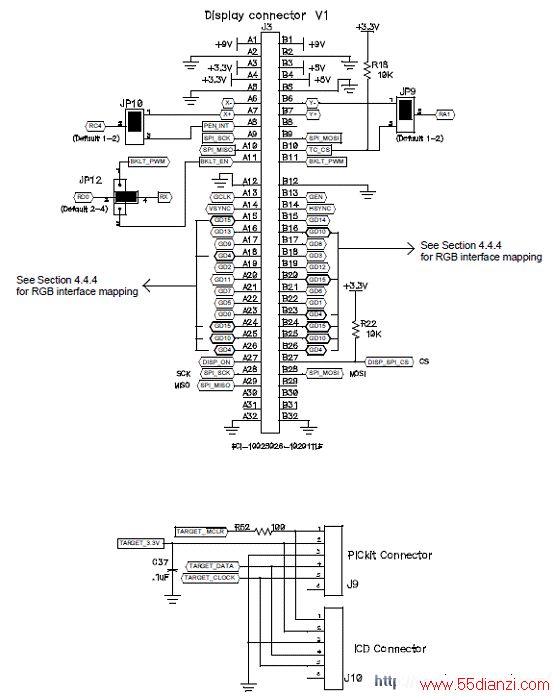

图7。PIC24FJ256DA210开发板电路图（显示连接器ICD和PICkit连接器）
www.55dianzi.com
图8。PIC24FJ256DA210开发板电路图（PICtail™ PLUS 连接器和PICtail配置选择）
图9。PIC24FJ256DA210开发板电路图（MCU插座）
