LED在大尺寸液晶显示面板中的应用

　　图8b 色彩亮度差(d u' v')

　　我们进行了点的计量来取得距离边缘10cm处背光模块的色彩均匀度，请参考图9a，接近光源边缘的区域通常会有色彩均匀度的问题，原因是光的混合需要适当的距离，目前的解决方式是覆盖或隐藏这些混色区，覆盖或隐藏的区域越大，光的损失就越高。在这项评估中，色彩均匀度在95%，请参考图9b，亮度均匀度则超过85%，请参考图9c，这项均匀度结果在有效区上应该可以接受。

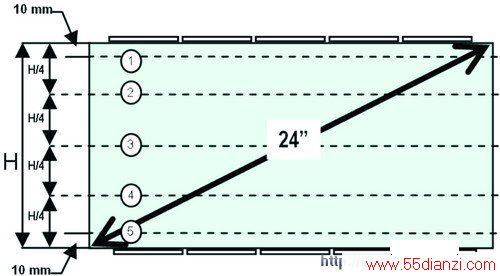

　　图9a 背光单元上进行均匀度特性计量的位置

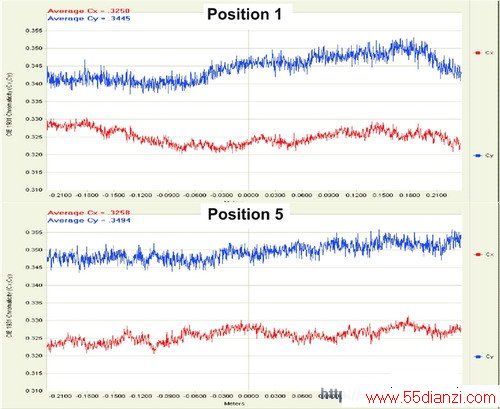

　　图9b 整个背光模块的色彩均匀度

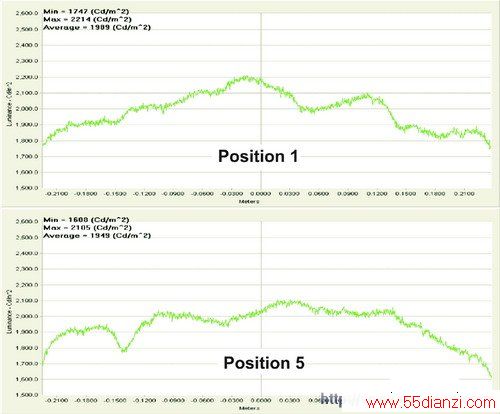

　　图9c 整个背光模块的亮度均匀度

　　以上的结果基本上能够和CCFL的性能匹敌，同时封装到背光模块的组合也不需要任何特别的设备，COB封装可以使用螺丝安装，而电气连接则通过一个即插即用连接器达成，因此这个解决方案的成本较低，能够直接安排在现有的CCFL背光模块中，不需背光模块产品设计上以及组装流程的大幅修改。

　　结语

　　和传统分立式发光二极管封装比较，COB解决方案是液晶显示背光应用一个较具吸引力的解决方案，在薄型外观、更佳混色能力以及简单温度管理上的优势可以符合客户的要求，而使用硅树脂封装与金属反射器则能够延长产品的寿命。

　　此外，即插即用的功能也让COB封装背光模块的组装程序与CCFL类似，因此我们可以说COB封装是帮助RGB 发光二极管满足大尺寸液晶显示背光市场需求的理想解决方案。
