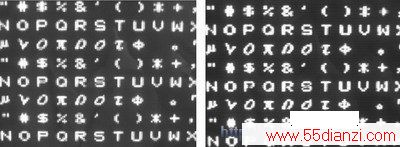

图4 效果2
通过对L003各功能模块的调节，可使电视图像获得人们所期望的效果。在调节中，各功能模块都有开启和关闭的选项，便于调节者进行原始图像与调节后图像的比对，由于很多参数互相关联，图像增强并不是越强越好，图像增强难免会带来一些负面结果，如红色增强过强将使人的肤色变差，锐度增强会使抖动信息增多，这要求调节者充分估计调节对图像的影响，尽可能参照目标图像的要求，分析当前图像的弱点，选取适中的参数逐步调节。
在电视嵌入式软件中
增加图像增强模块
不同图像增强效果的设置值被存放于ROM ROM中，为实现各种图像增强效果，在电视所嵌入的软件中，需要增加对L003的控制及用户操作功能模块，包括OSD显示和L003通信控制。OSD OSD显示主要为用户提供几种图像增强效果模式选择界面，如图像增强强度高、中、低、无画质增强选择，让用户能够根据自己的喜好选取其中一种效果。通信控制方面，电视主控MCU MCU与L003通过GPIO进行通信，软件需要控制GPIO芯片的复位和ROM中的参数选取，以实现不同的图像增强效果。
应用效果
在等离子电视中加入L003图像增强电路后，能够使电视的画质获得显著的提升。在图3效果1中，图像左边为增强关闭状态下的原图效果，右边为图像增强开启的效果，从图上可看出，原图灰蒙，色彩暗淡，通过黑白电平延伸及ACR ACR处理后，电视图像变得透亮，色彩更为鲜嫩。
图4效果2中，左边为原图，右边为通过黑白电平延伸及边缘处理后的图像。通过对比，可以看出，处理前电视图像底色上浮，字符边沿过渡模糊，经过处理后，抑制了电视图像底色上浮，并强化了边沿过渡，让字符更为醒目。
结语
在 平板电视 中，通过在图像处理电路后端引入图像增强电路，可使电视画质获得提升，通过对图像增强效果的合理化调节，可让产品满足不同区域、不同喜好的市场需求，提高电视产品的市场认同度。
参考文献
1．图像处理.孙即祥 编著.北京：科学出版社，2004
2．彩色图像工程.(日)日下秀夫主编；朱虹译。.北京科学出版社，2004
3．j-L003 TechnICal Manual ---JEPICO Corporation
