◇ 直流耦合输出
实际上，直流耦合输出才是一种较好的方式，尽管用中沉校正交流耦合法可节省一定的空间，但采用直流耦合输出却能获得最佳的视频性能与最小的整体解决方案，直流耦合视频输出并不是一个新概念，可在其他许多大批量应用中找到，例如PC图形卡、笔记本电脑图形卡以及数码相机等，直流耦合可用前面介绍的OPA360中的电平转换器来实现。
内部电平转换通过将输入信号转换至输出线性工作范围内，而能
www.55dianzi.com
防止由输出级饱和所引起的 视频 同步信号限幅，直流耦合输出在电路板空间有限的便携式视频应用中显得尤为重要。若采用SC70封装的OPA360，则总解决方案尺寸可小于5.5mm2。

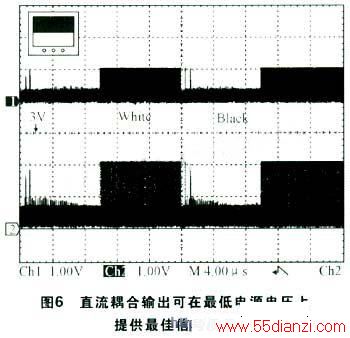

直流耦合输出配置还能提供最佳视频性能，如图6所示，其中没有行或场倾斜，因而允许采用最低电源电压。在此模式中，OPA360可在低至2.8V的源电压上提供出色的视频保真度，且没有信号限幅。直流耦合输出的缺点是其工作模式下的电源电流要稍高一些，但关机（休眠）模式下的静态电流一样。
结束语
要想成功地将一种高性能视频系统设计到便携式应用中，必须仔细考虑各种细节，在低电源电压与封装尺寸有限的情况下集成解决方案明显优于分立解决方案。功耗，尤其是关机状模块下的功耗的对于延长电池工作时间极为关键，最后，可用直列耦合输出来实现最低成本、最高性能及最小整体尺寸决定方案，而集成特性与最佳设计的强有力组合，使得TI公司的OPA3 60 放大器 特别适合于照相 手机 的电视输出功能的设计。
