手机与PDA之声频系统应用探微

　　如图三之3D 强化立体声方块图所示，一外接之电阻与电容电路用以控制3D 强化立体声之音效，用两个分别的电阻与电容电路来控制立体声扬声器与立体声耳机，如此可达到最佳之3D 强化立体声效果。

　　在此电阻与电容电路中，3D 强化立体声效果的「量」是由R3D 电阻来设定的，并且成反比关系，C3D 电容用以设定3D 强化立体声效果的3dB 低频截止频率，在低频截止频率以上方能显现出3D 强化立体声效果，增加C3D 电容值将降低低频截止频率，其关系可用以下公式表示。(公式七) f3D(-3dB)＝1/2∏(R3D)(C3D)

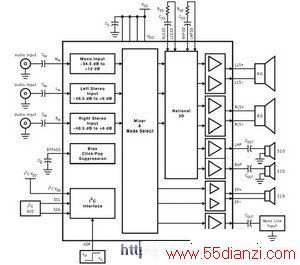

(图三) 3D 强化立体声声频子系统方块图

　　结论

　　由于行动电话与个人数字处理器已发展为能够提供各种不同娱乐的多功能可携式设备，厂商们皆尽量采用高度原音的声频系统及寿命较长的电池，并使此类可携式电子产品具备立体声喇叭放大器，多种不同的混音，以及3D 强化立体声等功能，同时在外型外也尽量轻薄小巧。但其设计范畴仍不脱离以上所述基本原理，此为本文所要表达之另一目的。
