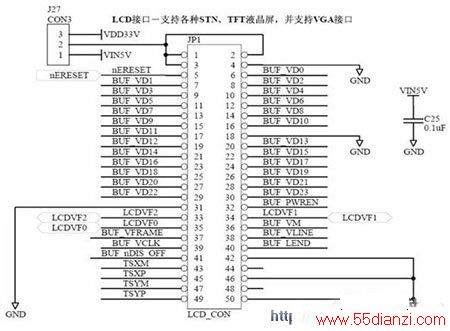

LCD控制器硬件连接：
5.以太网接口芯片
以太网是由Xeros公司开发的一种基带局域网技术，最初使用同轴电缆作为网络媒体，采用载波多路访问和碰撞检测（CSMA/CD）机制，数据传输速率达到10Mbps。虽然以太网是由Xeros公司早在20世纪70年代最先研制成功的，但是如今以太网一词更多的被用来指各种采用CSMA/CD技术的局域网。以太网被设计用来满足非持续性网络数据传输的需要，IEEE 802.3规范则是基于最初的以太网技术于1980年制定。以太网版本2.0由Digital EQUIPment Corporation、Intel、和Xeros三家公司联合开发，与IEEE 802.3规范相互兼容。
在Internet网络中，以太网可以算是应用最广泛的数据链路层协议了。现在的操作系统均能够同时支持这种类型的协议格式。
从硬件的角度看，以太网接口电路主要由MAC控制器和物理层接口（PhysICal Layer，PHY）两大部分构成，目前常见的以太网接口芯片，如RTL8019、RTL8029、RTL8139、CS8900、DM9000等，其内部结构也主要包含这两部分。本系统采用CS8900芯片。

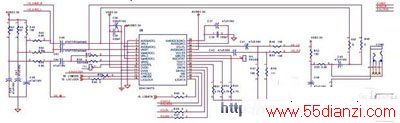

基于CS8900A的以太网接口设计：
RJ45接口信号定义，以及网线连接头信号安排
以太网 10/100Base-T 接口:
1 TX+ Tranceive Data+ (发信号+) 2 TX- Tranceive Data- (发信号-)
3 RX+ Receive Data+ (收信号+) 4 n/c Not connected (空脚)
5 n/c Not connected (空脚) 6 RX- Receive Data- (收信号-)
7 n/c Not connected (空脚) 8 n/c Not connected (空脚)

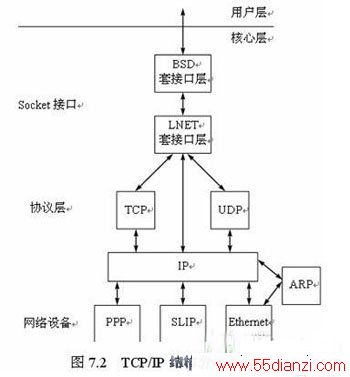

嵌入式 系统中的网络协议：一般用户的网络应用程序开发在应用层完成，底层利用操作系统提供的现成的网络协议栈。

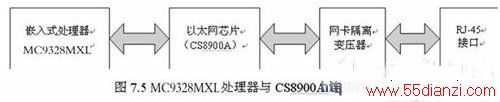

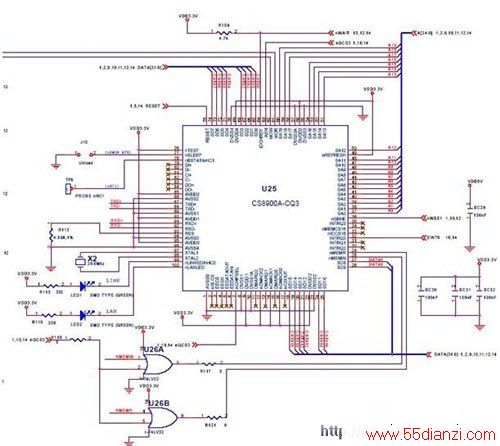

CS8900A的连接－CPU部分：
6．USB 总线接口

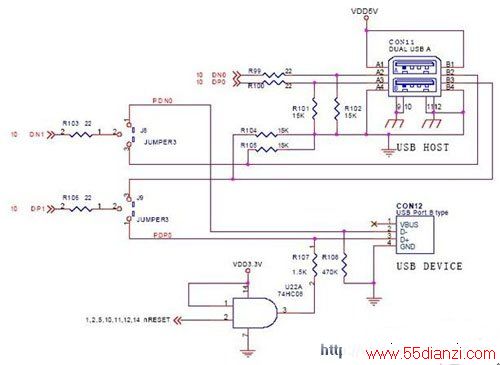

niversal Serial Bus通用串行总线）是由Compaq、HP、Intel、Lucent（朗讯）、MicroSOFt、NEC和Philips七家公司联合推出的新一代标准接口总线。该总线是一种连接外围设备的机外总线，最多可连接127个设备，为微机系统扩充和配置外部设备提供了方便。USB规范有多种版本，最早的版本是1994年11月推出的USB 0.7版 。1996年1月推出了标准版本USB l.0，目标是为中低速的外围设备提供双向、低成本的总线，数据传输率最高为12Mb/s。
随着微机系统及其外设性能和功能的增强，需处理的数据量越来越大，2000年4月又推出了新的USB规范—USB 2.0。在新版本中，增加了一种480Mb/s的数据传输率，以满足日益复杂的高级外设与PC机之间的高性能连接需求。USB2.0是USB的自然升级，它在保留原有USB规范的基础上又提供了更高的带宽，并且与现有的外设保持完全兼容。这里采用的是USB2.0接口。
7．音频输出和麦克风电路

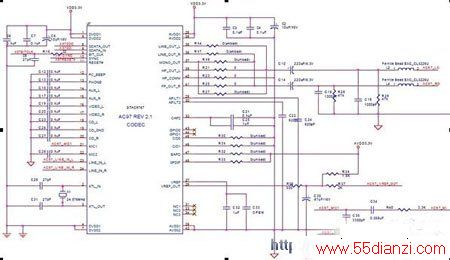

下图为音频电路部分原理图：
下图为麦克风电路部分原理图：
8．无线收发模块
本系统采用WAVECOM公司的专用无线收发模块。它是双频GSM模块（EGSM900/1800MHz），其设计及开发符合ETSI GSM Phase 2+标准。具有话音、GSM电路数据/传真、GPRS分组数据、短消息等功能。该模块支持AT指令集，通过RS232与MX1通信。
