条件εr=4.3则
C=4.3×8.85×10-12 F/m=38PF
其中上述公式8.85×10-12 F/m为自然界的空气介质常数,F则为电容的容量单位法拉。
电路设计者对于未来传输线上的传输线长度亦要做考虑,因不同的传输频率及不同的传输介质,将影响传输线的长度,举例说明

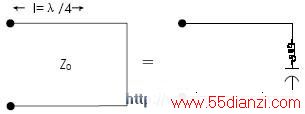

设计一串联谐振的回路线路在50Ω的同轴电缆线,其介质为PTFE材料,其传输频率为402MHz
条件Z0=50Ω,εr=2.10( PTFE介质常数)
公式λg=
=0.5149m=20.27in
λg/4 =0.5149m/4=0.1287m=5.07in
其中公式中λg为导体内的波长长度,f-c为光速空气介质的传播值,因此就该传输频率其最短的传输线长度应为5.07inch。
