powerpcb使用问题

powerpcb使用问题

点击数:7731 次   录入时间:03-04 11:57:07   整理:http://www.55dianzi.com   综合-其它

  1.用Add via function增加via,若移动via有时会自动删除

  Ans:此为SOFtware问题无法有效解决

  2.多种via可否选择那一种via优先

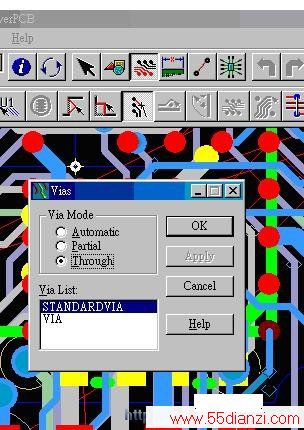

  Ans:由pad拉出走线后按下mouse右键'选择viatype,将会出现下列图示,选择将使用的viamode及via,当你下次再打via时它会沿用上一次的via选项

多种via 可否选择那一种via优先

  3.ERRORMARKER

 ERROR MARKER

  Ans:此marker通常是提醒你在componentrule作过设定,记得作designVerifICationcheck若无设定而verifydesigncheck出现此marker应是v5.0版本的bug

  4.若零件pad是由pad与copper作associate则自动铺铜时pad无法形成thermal

  Ans:不会形成thermal

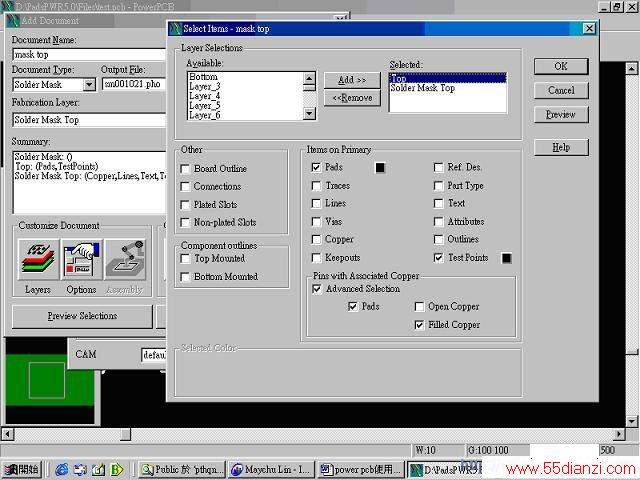

  5.若零件pad是由pad与copper作associate,在出底片作cam时应在soldermask选择Top'PINwithassociatecopper'advancedselsction'pads'filLEDcopper,此时soldermask会出现pad+copper的形状.(不受copper与padassociate需包含整个pad的限制)

pad是由pad与copper作associate

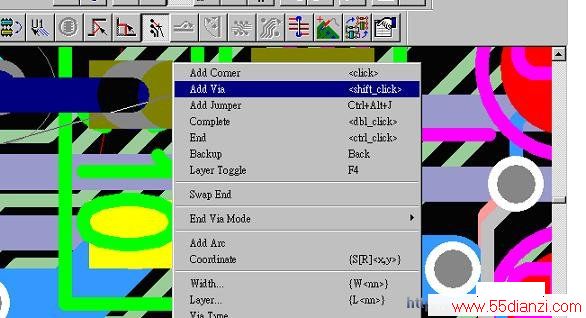

  6.PCB的设计若为HDI,via需打在pad上,则可按下mouse右key弹出menu,selectaddvia或按shift_click使via打在pad上

via需打在pad上
